ルール ウィザードを使用するには

iLogic ウィザードでは、特定のタスクについて高度なルールを作成できます。

モデル パラメータに基づくダイアログ ボックスをコントロールする

1. [ルールを編集]ダイアログ ボックスの[ウィザード]タブで[ダイアログのルールを作成]をクリックします。

   [Dll ファイルを開く]ダイアログ ボックスで、前に作成した DLL ファイルを含む iLogicAdd フォルダを開きます。

   注: iLogicAdd フォルダの作成が必要な場合があります(例: C:¥Program Files¥Autodesk¥Inventor {バージョン}¥Bin¥iLogicAdd)。

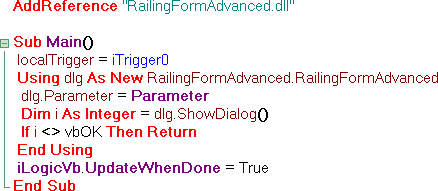

2. DLL を選択して、[外部 DLL のルール]ダイアログ ボックスを対応するクラスおよび変数名に設定します。
3. [OK]をクリックして、コードを生成します。


現在の表示ビューを取り込む

1. [ルールを編集]ダイアログ ボックスの[ウィザード]タブで[現在のビューを取り込む]をクリックします。
2. [ビューを取り込む]ダイアログ ボックスから[サイズ オプション]を選択します。
   • 現在のビュー範囲を保存して復元する - ルールによってビューが取り込まれたときの状態にビューとズームの設定を戻します。
   • 復元時にビュー サイズを変更しない - モデルを画面の中心に移動し、方向を設定します。ただし、ズームは変更しません。
   • 復元時にモデル範囲にフィット - モデルを画面の中心に移動し、画面一杯に拡大します([全画面表示]と同様)。
3. [OK]をクリックして、コードを生成します。

メッセージ ボックスを生成する

このウィザードは、メッセージ ボックスを生成するルールを作成するために使用します。

1. [ルールを編集]ダイアログ ボックスの[ウィザード]タブで[メッセージ ボックス]をクリックします。
2. メッセージ ボックスの上部に表示するタイトルを入力します。
3. メッセージ ボックスに表示する一連のボタンを選択します。
4. ボタンの選択に従って、ボタンの相対的な配置位置の順番に対応する番号を選択して、既定のボタンを指定します。

   たとえば、ボタン スキームに[はい]、[いいえ]、[キャンセル]を選択した場合で、既定のボタンが[いいえ]の場合、2 を選択します。

5. メッセージ ボックスに表示するステータス アイコンを選択します。
6. メッセージ ボックスに表示するテキストを引用符で囲んで入力します。
7. [プレビュー]をクリックして、選択内容に従ったメッセージ ボックスを表示します。
8. [OK]をクリックして、コードを生成します。

パラメータ値が指定した範囲を超えたときに診断情報を表示する

1. [ルールを編集]ダイアログ ボックスの[ウィザード]タブで[パラメータの制限]をクリックします。
2. パラメータの名前を入力します。
3. 最大および最小値を指定します。
4. 最大と最小値の違反を表示するメッセージのタイトルおよびメッセージ テキストを入力します。
5. [適用]をクリックしてコードを生成するか、[既定のメッセージ]をクリックして、既定のテキストにメッセージをリセットします。
