表示モデルの表示領域

表示モデル マネージャの右側のペインには、表示モデル マップおよび画層が表示されます。表示モデル リポジトリから表示モデル ビューまで画層または表示モデル マップをドラッグできます。

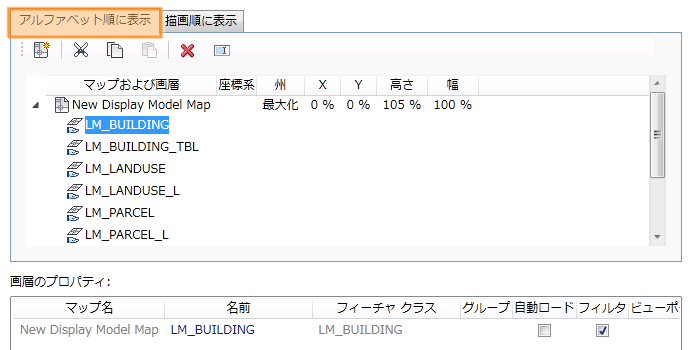

[アルファベット順に表示]タブをクリックして、アルファベット順の表示モデル マップとフィーチャ画層を表示します。次の表に示すようにアイテムを編集します。

[アルファベット順に表示]タブ	説明
表示モデル マップ ノード	表示モデルは 1 つまたは複数の図面ウィンドウ(表示モデル マップ)を持つことができます。
[座標系]	座標系が表示されます。
[状態] [X、Y、高さ、幅]	サイズ、位置、および状態など、表示モデル マップのプロパティを表示します。「表示モデルを設定する」も参照してください。
	新しい表示モデル マップを作成します。
	選択したアイテムをクリップボードにコピーします。
	選択したアイテムをクリップボードにコピーします。
	クリップボードからアイテムを貼り付けます。
	選択したアイテムを削除します。
	アイテムの名前を変更します。

[描画順に表示]タブをクリックして、描画順にフィーチャ画層を表示します。リストの最初の画層がその下の画層の上に描画されます。次の表に示すようにアイテムを編集します。

[描画順に表示] タブ	説明
[座標系]	座標系が表示されます。
[状態] [X、Y、高さ、幅]	サイズ、位置、および状態など、表示モデル マップのプロパティを表示します。「表示モデルを設定する」も参照してください。
	選択した画層を上に移動します。
	選択した画層を下に移動します。
	選択したアイテムを削除します。
	アイテムの名前を変更します。
