ViewCube

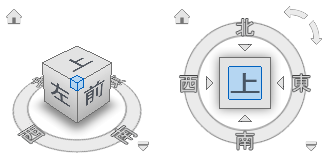

ViewCube ツールは、モデルの標準ビューとアイソメ ビューの切り替えに使用する一貫性のある、クリックおよびドラッグ可能なインターフェースです。

ViewCube ツールを表示すると、非アクティブな状態のときも、モデルのウィンドウのいずれかのコーナーに表示されます。ViewCube ツールでは、ビューの変更が生じると、モデルの現在の視点が視覚的に示されます。カーソルを ViewCube ツール上に置くと、ツールがアクティブになります。ViewCube をドラッグまたはクリックしたり、使用可能なプリセット ビューのいずれかに切り替えたり、モデルのホーム ビューに変更することができます。

ViewCube 外観の設定

ViewCube ツールは、非アクティブまたはアクティブの 2 つのいずれかの状態で表示されます。ViewCube ツールが非アクティブの場合、モデルのビューを隠してしまうことがないように、既定では半透明で表示されます。アクティブの場合は不透明で、モデルの現在のビュー内のオブジェクトのビューを隠してしまうことがあります。

ViewCube ツールの非アクティブ時の透過性のコントロール以外にも、ViewCube ツールの次のプロパティをコントロールすることができます。

• サイズ
• 位置
• 既定の方向
• 羅針盤の表示

コンパスを使用する

ViewCube ツールの下に羅針盤が表示され、モデルに対して設定された北方向が示されます。モデルを回転するには、コンパス上の基本方位文字をクリックすることができます。ピボット点を中心にしてモデルを対話的に回転するには、基本方位文字のいずれか、またはコンパスの輪をクリックしてドラッグすることができます。
