チュートリアル A6: 物理特性およびメッシュを定義する

材料特性を定義するには

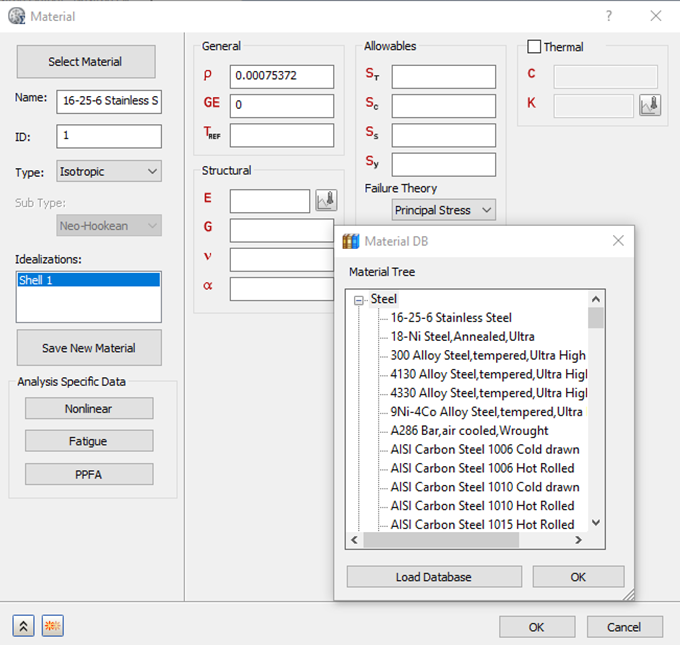

1. モデル ツリーで、[材料] > [新規作成]の順に右クリックして選択します。
2. ダイアログ ボックスで、[材料を選択]をクリックします。[材料データベース]ダイアログ ボックスに、使用可能な材料ライブラリの一部が表示されます。
3. [データベースをロード]をクリックします。
4. C:\Program Files\Autodesk\Inventor Nastran 2024\In-CAD\Materials を参照し、 ADSK_materials.nasmat ファイルを開きます。材料ツリーには、使用可能な材料が表示されます。
5. [鋼鉄]カテゴリで、[16-25-6 ステンレス鋼]を選択します。[材料]ダイアログ ボックスの[構造]領域で、[G]フィールドが空欄であることを確認します。

6. [材料データベース]ダイアログ ボックスおよび[材料]ダイアログ ボックスで[OK]をクリックして材料を作成します。

物理特性を定義するには

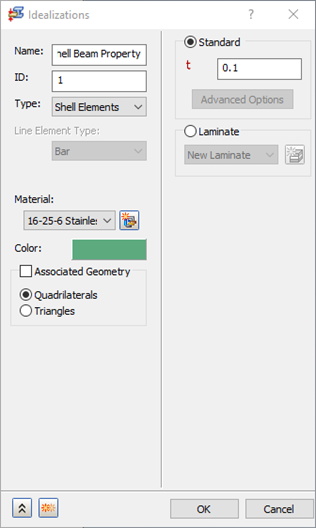

1. モデル ツリーの[理想化]から、[シェル] > [新規作成]の順に右クリックして選択します。
2. [理想化]ダイアログ ボックスで、次の設定を行います。
   • [名前]: シェル ビームの特性
   • [タイプ]: シェル要素
   • [材料]: 16-25-6 ステンレス
   • [四角形]
   • 厚さ([t]): 0.1

3. [OK]をクリックして、特性を作成します。

モデルのメッシュを生成するには

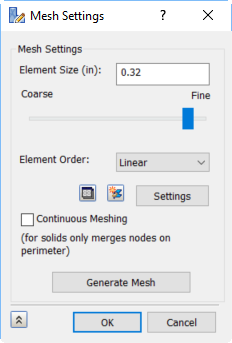

1. [メッシュ作成] > [編集]を右クリックして選択します。

2. [要素サイズ]を「0.32」に、[要素次数]を[1 次]に設定し、[OK]をクリックしてメッシュを生成します。
