チュートリアル A1: 結果をアニメーション表示する

1. パンチと金型の形状に追従する板の穴あけをアニメーション表示することができます。

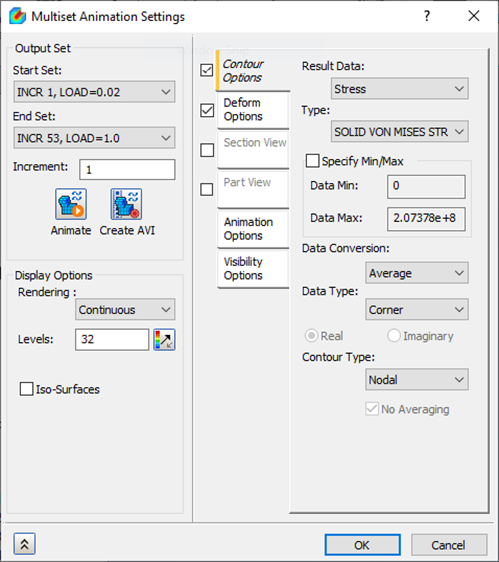

2. [結果]を右クリックし、[複数セットのアニメーション設定]を選択します。[終了セット]を最後のステップに変更します。[SOLID VON MISES STRESS (ソリッド フォンミーゼス応力)]を選択し、[アニメーション オプション]で[遅延]を 100 に変更します。[変形オプション]と[コンター オプション]が選択され、[変位倍率]が[実寸]に設定されていることを確認します。

3. [アニメーション]ボタンをクリックします。これにより、アニメーションがロードされます。
4. [表示オプション]セクションにある[すべて非表示]ボタンをクリックします。
5. ボディの接触を表示するために、よりローカルなビューに拡大することが必要な場合があります。
6. アニメーションを AVI ファイルとして保存するには、[AVI を作成]ボタンをクリックします。ファイルに「PunchDieAnimation」という名前を付けて、[保存]をクリックします。
7. [OK]をクリックし、[アニメーション設定]を終了します。

これで、「非線形材料と接触を使用した金属成形シミュレーション」を終了します。

ここで説明された主なトピックは次のとおりです。

• 弾塑性材料を設定する方法。
• XY 曲線をプロットする方法。
• メッシュ コントロールおよび表面接触を定義する方法。
