チュートリアル A6: 荷重を定義する

ビームは、持続時間が短い衝撃荷重を 1 つのエッジに受けます。理想的な衝撃力を数値的に生成することはできませんが、不連続の期間にわたって適用する必要があるため、テーブルを定義してパルス関数を作成する必要があります。

1. パーツ ツリーの[サブケース 1]から、右クリックで[荷重] > [新規作成]を選択します。

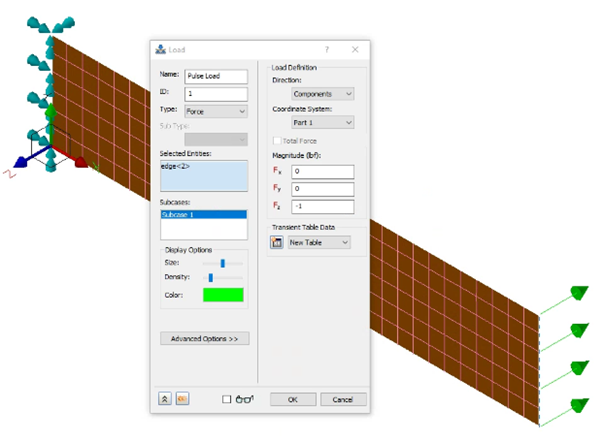

2. [荷重]ダイアログ ボックスで、[名前]を「パルス荷重」に変更します。ビームの、拘束されたエッジと反対側の端にある短いエッジを選択します。

3. [大きさ]で、[F_z]フィールドに「-1」と入力し、[サブケース]で[サブケース 1]が選択されていることを確認します。
4. [過渡テーブルのデータ]にある ボタンをクリックします。
5. [テーブル データ]ダイアログ ボックスで、[名前]を「パルス関数」に変更し、[タイプ]で[荷重スケール係数 vs時間]を選択します

6. 図のように数値を入力します。最も簡単な入力方法は、左上のセルをダブルクリックして最初の値を入力してから、[Tab]キーを使用して次のセルに進む方法です。

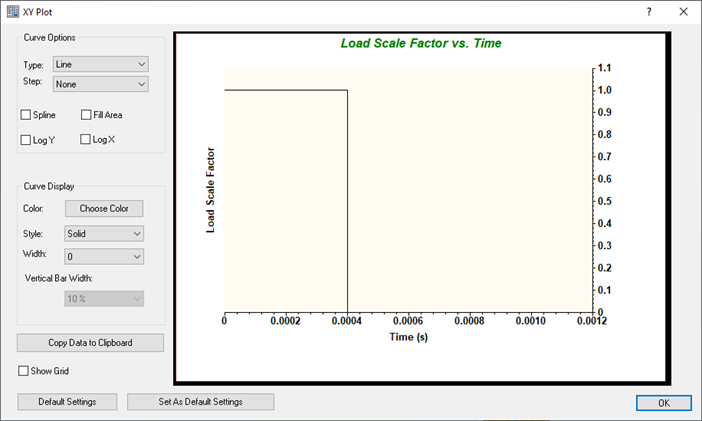

7. [XY プロットを表示]をクリックすると、次のようなプロットが表示されます。

8. [OK]をクリックして[テーブル データ]ダイアログ ボックスおよび[荷重]ダイアログ ボックスを閉じ、荷重を定義します。
