チュートリアル A7: 拘束を定義する

固定されたサーフェスを使用して、エンド チェーンを拘束します。

1. パーツ ツリーの[サブケース 1]から、右クリックで[拘束] > [新規作成]を選択します。
2. [拘束]ダイアログ ボックスで、[名前]を「固定拘束」に変更します。

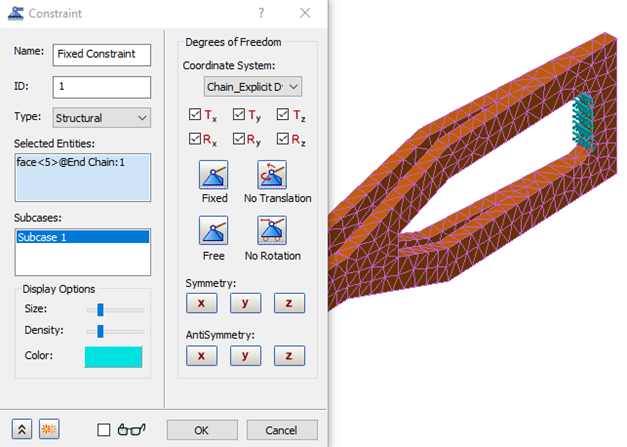

3. 図のように、エンド チェーンの内部サーフェスを選択し、[サブケース]で[サブケース 1]が選択されていることを確認します。
4. 既定の拘束設定のままにして、[OK]をクリックして拘束を作成します。
