チュートリアル A8: モデルおよび解析タイプを設定する

1. Autodesk Inventor Nastran を起動します。
2. [開く]から C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2024\Tutorial\en-us\Inventor 2024 フォルダにナビゲートして Qs-Billet.iam を開くか、ダウンロード ページにある Tutorial A8 Assembly フォルダからパーツを取得します。
3. Inventor Nastran で[ファイル]、[名前を付けて保存]の順にクリックし、別の名前でパーツを保存します。この操作により、元のパーツを再使用することができます。
4. [環境] > Autodesk Inventor Nastranをクリックします。

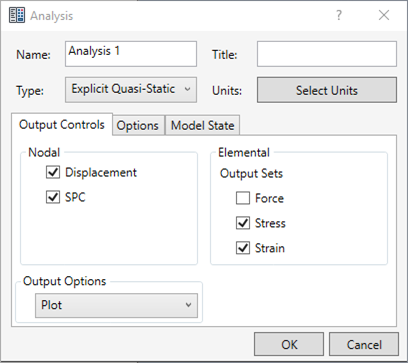

5. 右クリックで[解析 1] > [編集]を選択し、[解析]ダイアログ ボックスで[タイプ]を[準静的陽解法]に設定します。


   [出力コントロール]タブで、[変位]、[SPC]、[応力]、および[ひずみ]のチェックボックスがオンになっていることを確認します。

6. また、このダイアログで[単位を選択]をクリックし、単位系が[CAD モデル]であることを確認します。
7. [OK]をクリックして、ダイアログ ボックスを閉じます。
