チュートリアル A7: モデルおよび解析タイプを設定する

1. Autodesk Inventor Nastran を起動します。
2. [開く]から C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2024\Tutorial\en-us\Inventor 2024 フォルダにナビゲートして Chain_Explicit Dynamics.iam を開くか、ダウンロード ページにある Tutorial A7 Assembly フォルダからパーツを取得します。
3. Inventor Nastran で[ファイル]、[名前を付けて保存]の順にクリックし、別の名前でパーツを保存します。この操作により、元のパーツを再使用することができます。
4. [環境] > Autodesk Inventor Nastranをクリックします。

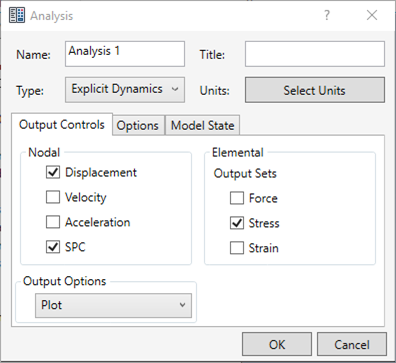

5. 右クリックで[解析 1] > [編集]を選択し、[解析]ダイアログ ボックスで[タイプ]を[動的陽解法解析]に設定します。


   [変位]チェック ボックスと[SPC]チェック ボックスがオンになっていることを確認します。

6. また、このダイアログで[単位を選択]をクリックし、[単位系]が[CAD モデル]または[英国単位]で、インチ、重量ポンド、および秒を使用していることを確認します。
