チュートリアル A8: 荷重および表面接触を定義する

次の手順では、1.6 mm の強制モーション荷重を追加し、上部プレートに対して下向きに 1 秒間適用します。

荷重を定義するには

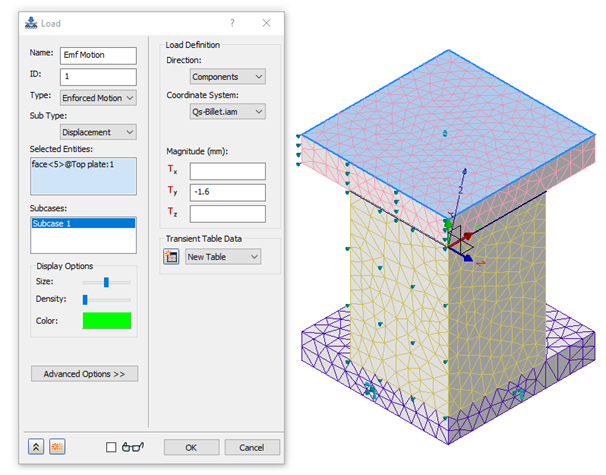

1. [アセンブリ]ツリーの[サブケース 1]で、[荷重] > [新規作成]を右クリックし、次の値を設定します。
   • 名前: Enf Motion
   • タイプ: 強制モーション
   • 大きさ、T_y: -1.6

2. 上部プレートの上面を選択して、荷重を適用します。

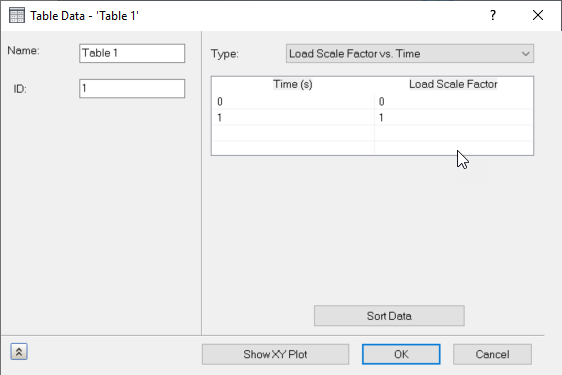

3. [過渡テーブルのデータ]の下で、[新しいテーブルを定義] をクリックし、次に示すようにテーブル値を入力します。[荷重スケール係数vsステップ]に数値を入力するには、セルをダブルクリックして値を入力し、[Tab]キーで次のセルに移動すると、[ステップ]の値が自動的に更新されます。

4. [OK]をクリックして、ダイアログ ボックスを閉じます。

表面接触を定義するには

1. リボン バーで、[ソルバー]接触をクリックします。

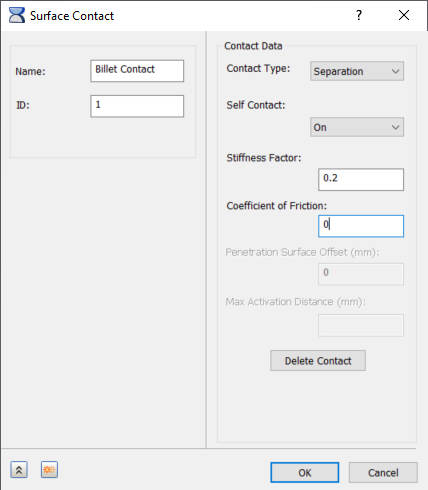

2. [表面接触]ダイアログ ボックスで、次の値を設定します。
   • 名前: ビレット接触
   • 接触タイプ: 分離
   • 自己接触: オン
   • 剛性因子: 0.2
   • 摩擦係数: 0
