チュートリアル A7: 荷重を定義する

次の手順では、一定期間線形に増加する 100 重量ポンドの荷重を作成します。この荷重は、リード チェーンの内側の正面サーフェスに適用されます。

1. パーツ ツリーの[サブケース 1]から、右クリックで[荷重] > [新規作成]を選択します。

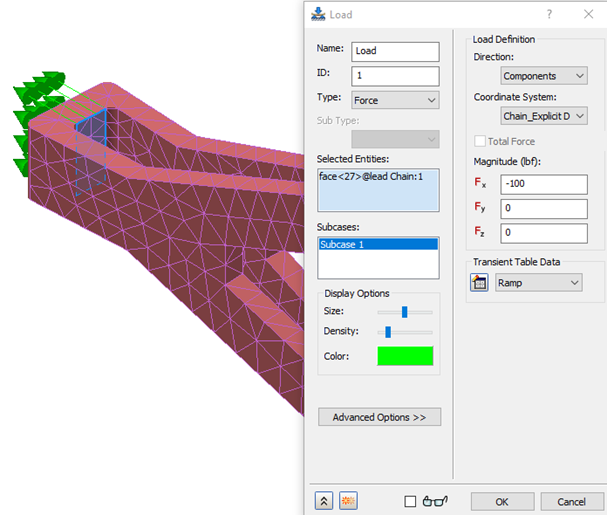

2. [名前]を「荷重」に変更し、リード チェーンの正面の内側面を選択します。

3. [大きさ]で、[F_x]フィールドに「-100」と入力し、[サブケース]で[サブケース 1]が選択されていることを確認します。
4. [過渡テーブルのデータ]にある ボタンをクリックします。
5. テーブルの[名前]を「ランプ」に変更し、[タイプ]で [荷重スケール係数 vs時間]を選択します。

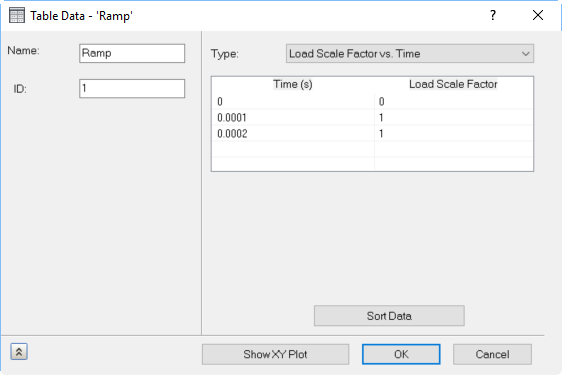

6. 図のように数値を入力します。最も簡単な入力方法は、左上のセルをダブルクリックして最初の値を入力してから、[Tab]キーを使用して次のセルに進む方法です。

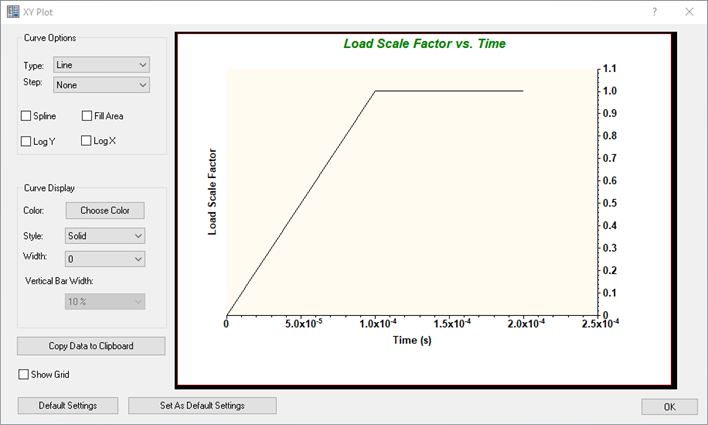

7. [XY プロットを表示]をクリックすると、次のようなプロットが表示されます。

8. [OK]をクリックして[テーブル データ]ダイアログ ボックスおよび[荷重]ダイアログ ボックスを閉じ、荷重を定義します。
