チュートリアル A5: モデルおよび解析タイプを設定する

1. Autodesk Inventor Nastran を起動します。
2. [開く]から C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2024\Tutorial\en-us\Inventor 2024 フォルダにナビゲートし、RSA.ipt を開きます。
3. Inventor Nastran で[ファイル]、[名前を付けて保存]の順にクリックし、別の名前(たとえば RSA_1.ipt)でパーツを保存します。これにより、元のパーツを再使用することができます。
4. [環境] > Autodesk Inventor Nastranをクリックします。

5. [パーツ]ツリーで、[解析 1] > [編集]の順に右クリックして選択します。解析の[タイプ]を[衝撃/応答スペクトル解析]に設定します。
6. [出力コントロール]タブで、[変位]、[速度]、[加速度]、および[応力]を選択します。

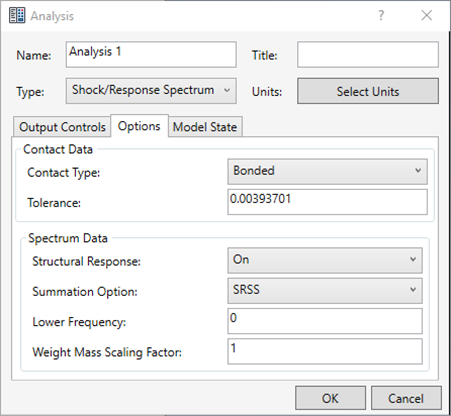

7. [オプション]タブに[スペクトル データ]セクションがあり、この解析タイプ特有のオプションがあることに注意してください。それらのオプションを、下図のように設定します。

8. [ツール]メニューで、[ドキュメントの設定] > [単位]をクリックします。[長さ]の単位を[インチ]に設定し、[質量]の単位を[lbmass]に設定します。これらは、既定の単位になります。
   注: また、[パーツ]ツリーで[単位] > [編集]の順に右クリックして選択し、インチと lbmass を使用している単位系を選択して、解析の単位を設定することもできます。
