チュートリアル A2: 解析、特性およびメッシュを定義する

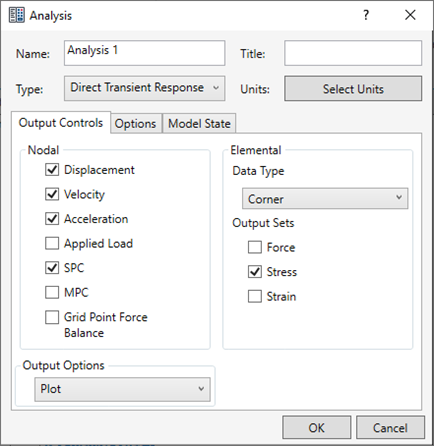

1. ツリー表示で、[解析 1]を右クリックし、[編集]を選択します。
2. [タイプ]ドロップダウン メニューから[直接過渡応答解析]を選択します。
3. [速度]および[加速度]チェックボックスをオンにします。

4. [OK]をクリックします。

材料特性の定義

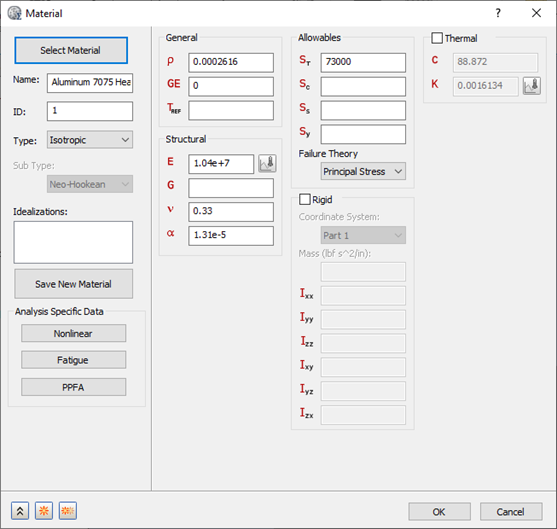

1. [モデル]ツリーで、[材料] > [新規作成]の順に右クリックして選択します。
2. ダイアログ ボックスで、[材料を選択]をクリックします。[材料データ ベース]ダイアログ ボックスには、使用可能な材料が表示されます。
3. [データベースをロード]をクリックします。
4. C:\Program Files\Autodesk\Inventor Nastran 2024\In-CAD\Materials を参照し、 ADSK_materials.nasmat ファイルを開きます。材料ツリーには、使用可能な材料が表示されます。
5. [アルミニウム合金]カテゴリで[錬金アルミニウム 7075 熱処理(T6)]を選択します。



6. [閉じる]、[OK]を順にクリックして、材料を作成します。

要素特性を定義する

1. [モデル]ツリーの[理想化]で、標準のカテゴリの下に[ソリッド]や[シェル]などの既存の定義がないか調べます。たとえば、次の「ソリッド 1」は既存の定義の例です。


   既存の定義がある場合は、[理想化] > [すべて削除]の順に右クリックして選択します。この操作を実行すると、不必要な材料が成形品メッシュに表示されなくなり、解析に関与しなくなります。

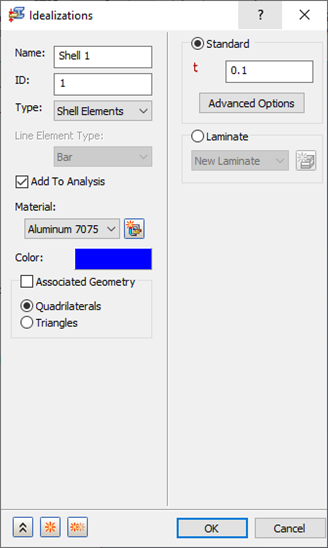

2. [モデル]ツリーで、[理想化] > [新規作成]の順に右クリックして選択します。
3. [タイプ]ドロップダウン メニューから[シェル要素]を選択します。
4. [材料]が[アルミニウム 7075 熱処理(T6)鍛造]に設定されていることを確認します。
5. [t] (厚さ)フィールドに「0.1」と入力します。



6. [OK]をクリックします。

メッシュを定義する

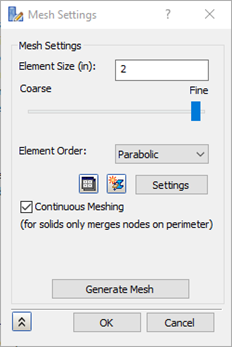

1. [メッシュ作成] > [編集]を右クリックして選択します。
2. [要素サイズ]フィールドに「2.0」と入力します。

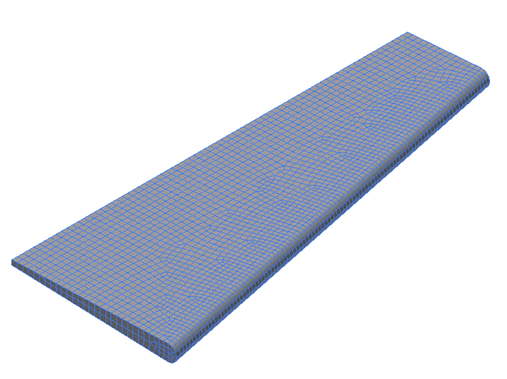

3. [OK]をクリックして、メッシュを生成します。メッシュは以下のように表示されます。


通常、シェル要素モデルでは、材料の向きを定義することをお勧めします。ただし、この例では行いません。
