チュートリアル A5: 解析を実行する

1. 解析を実行するには、[パーツ]ツリーの[解析]ノードを右クリックして、[Nastran で実行]を選択します。
2. 解析が完了すると、ツリーには新しい要素が追加されます。
   • [サブケース]の下位には、4 つの異なる[結果]が表示されます。

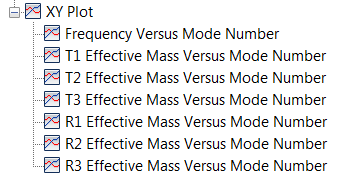

   • [パーツ]ツリーの一番下には、次の 7 つの[XY プロット]が表示されます。

   • [モデル]ツリーの一番下の方には、次の 4 つの[プロット テンプレート]が表示されます。


     新しいコンター プロットを作成するために、これらの各テンプレートをドラッグして、サブケースにドロップできます。テンプレートを右クリックして、設定を編集することもできます。

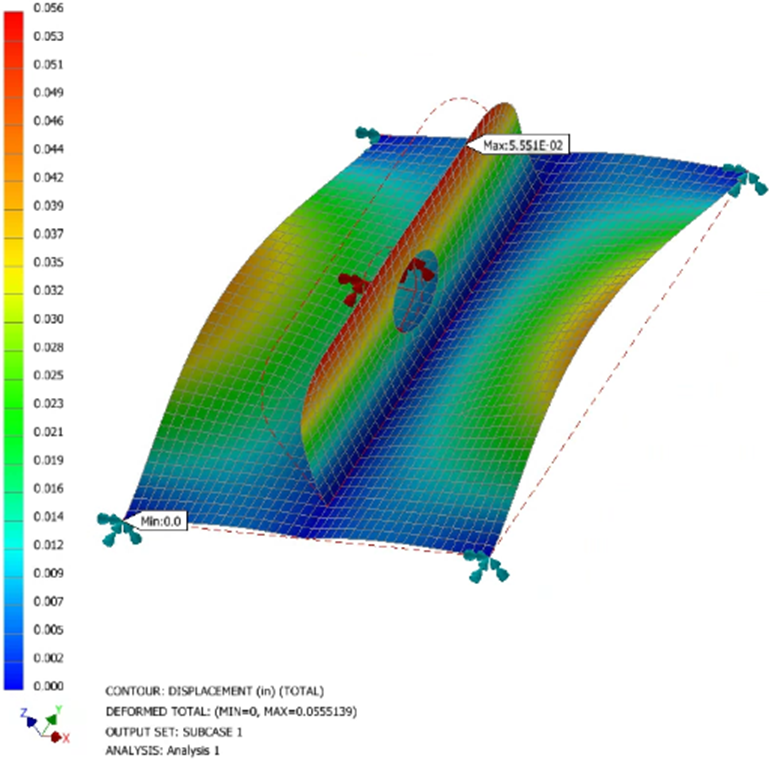

3. [パーツ]ツリーの[結果]の下位で、[変位]をダブルクリックして、変形されたジオメトリの全変位のコンターを確認します。


   最小変位と最大変位の点は明確にラベル付けされます。
