チュートリアル A1: 結果のポストプロセスを実行する

1. 結果は、Autodesk Inventor Nastran に自動的にロードされます。
2. ここでは、さまざまな増分で結果を確認します。

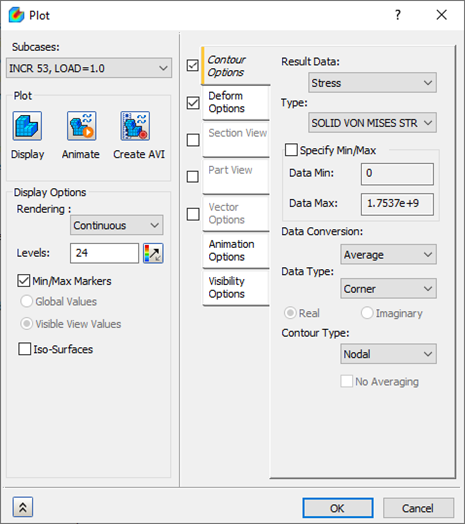

3. [結果]を右クリックし、[編集]を選択します。



4. [サブケース]ドロップダウン メニューで[INCR 53、荷重=1.0]を選択します。[変形オプション]と[コンター オプション]をオンにします。
5. [変位倍率]を[実寸]に設定し、[すべて非表示]をクリックしてすべての記号を非表示にします。





6. [コンター オプション]下の[結果データ]で[SOLID VON MISES STRESS (ソリッド フォンミーゼス応力)]を選択し、[表示オプション]下の[最大/最小]をオフにして [表示]ボタンをクリックします。次に、[OK]をクリックし、結果を表示します。

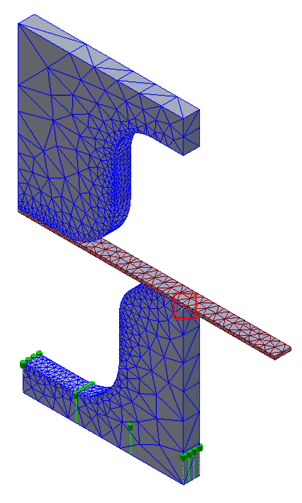

7. [メッシュ コントロール]を右クリックし、[すべて非表示]を選択します。

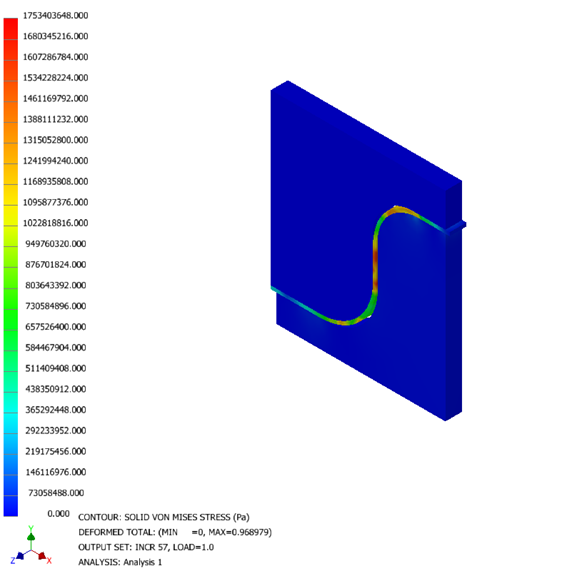

8. 結果は下の図のようになります。

9. 変位プロットは、板に曲げがあり、金型とパンチの形状に追随することを示します。
10. [XY プロット]を右クリックし、[新規作成]を選択します。



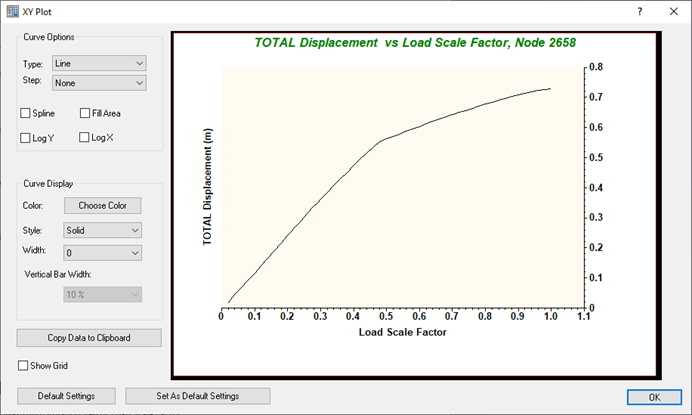

11. 下のプロットに示すように、板が曲がる位置の節点、つまり「2175」を選択し、[XY プロットを表示]をクリックします。



12. 変位プロットに弾塑性動作が捉えられていると、プロットはほぼ双線形曲線を示します。
