チュートリアル A7: 表面接触を設定する

この手順では、チェーンのリンク間の接触を定義します。

1. モデル ツリーで、右クリックで[表面接触] > [新規作成]を選択します。

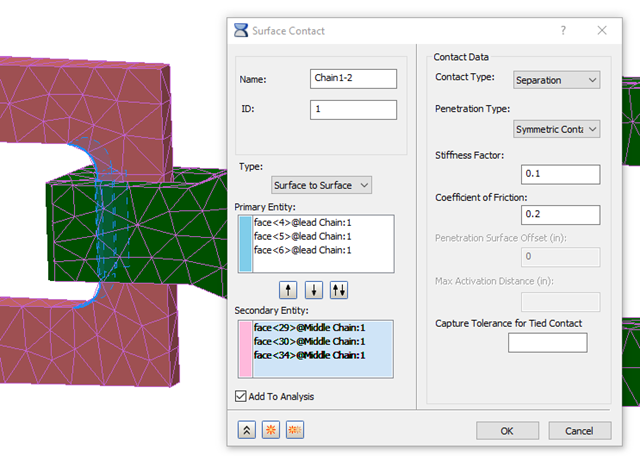

2. [表面接触]ダイアログ ボックスで、次の値を設定します。
   • [名前]: チェーン 1-2
   • [接触タイプ]:: 分離
   • [貫入タイプ]: 対称接触
   • [剛性因子]:: 0.1
   • [摩擦係数]:: 0.2

3. [プライマリ エンティティ]で、リード チェーンの後ろ側にある 3 つの内側面(2 つの曲面と 1 つの平面)を選択します。[セカンダリ エンティティ]で、ミドル チェーンの前側にある 3 つの内側面(2 つの曲面と 1 つの平面)を選択します。
4. [複製]ボタン をクリックし、[名前]を「チェーン 2-3」に変更します。プライマリ エンティティとセカンダリ エンティティをすべて削除します。
5. ミドル チェーンとエンド チェーンの間で同じように接触のセットを作成します。プライマリ エンティティは、ミドル チェーンの後ろ側にある 3 つの内側面であり、セカンダリ エンティティは、エンド チェーンの前側にある 3 つの内側面です。

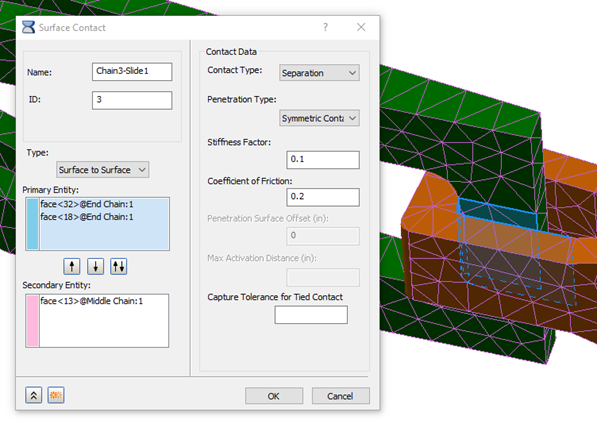

6. [複製]ボタンをクリックし、プライマリ エンティティとセカンダリ エンティティをすべて削除して、新しい接触に「チェーン 3-側面 1」という名前を付けます。[プライマリ エンティティ]で、エンド チェーンの前の内側にある 2 つの面(平坦な左側の面とその前にある曲面)を選択します。[セカンダリ エンティティ]で、ミドル チェーンの左側にある、接触する平面を選択します。

7. [複製]を押し、エンティティを削除して、エンド チェーンとミドル チェーン間のリンクの反対側で、同様の接触「チェーン 3-側面 2」を作成します。このプロセスを繰り返して、ミドル チェーンとリード チェーン間のリンクに対して、接触「チェーン 2-側面 1」および「チェーン 2-側面 2」を作成します。いずれの場合も、後ろ側のリンクの内側には 2 つのプライマリ エンティティがあり、前側のリンクの外側には 1 つのセカンダリ エンティティがあります。
8. 最後に[表面接触]ダイアログ ボックスで[OK]をクリックします。
