測定ツールを使用して距離を測定する

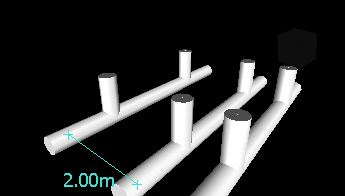

2 点間の距離を測定するには

  1. [レビュー]タブ > [測定]パネル > [測定]ドロップダウン > [ポイントからポイント] の順にクリックします。

  2. [シーン ビュー]で、測定する距離の始点と終点をクリックします。

    オプションの寸法ラベルに、測定された距離が表示されます。

始点を同じ点に保ったまま 2 点間の距離を測定するには

  1. [レビュー]タブ > [測定]パネル > [測定]ドロップダウン > [ポイントから複数ポイント] の順にクリックします。

  2. 始点をクリックし、測定する最初の終点をクリックします。2 点間に測定線が表示されます。

  3. 測定する次の終点をクリックして登録します。

  4. 必要に応じてこの操作を繰り返し、追加の終点を計測します。オプションの寸法ラベルには、常に最後に測定された距離が表示されます。始点は、最後まで同じ位置に保たれます。

    ヒント: 始点を変更するには、[シーン ビュー]内を右クリックし、新しい始点を選択します。

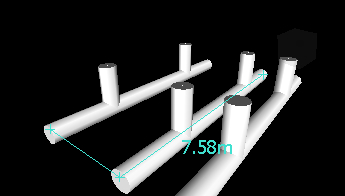

経路に沿って総距離を測定するには

  1. [レビュー]タブ > [測定]パネル > [測定]ドロップダウン > [ポイント ライン] の順にクリックします。

  2. 測定する始点と 2 番目の点をクリックします。

  3. 経路に沿った次の点をクリックします。

  4. 同じ操作を繰り返して、経路全体を測定します。オプションの寸法ラベルには、選択された経路に沿った総距離が表示されます。

    ヒント: 始点を変更するには、[シーン ビュー]内を右クリックし、新しい始点を選択します。

2 つのオブジェクト間の最短距離を測定するには

  1. [Ctrl]キーを押しながら、[シーン ビュー]で選択ツール を使用して 2 つのオブジェクトを選択します。

  2. [レビュー]タブ > [測定]パネル > [最短距離を測定] の順にクリックします。

    シーン ビューが自動的に測定領域にズームします。オプションの寸法ラベルには、選択されたオブジェクト間の最短距離が表示されます。

2 つのパラメトリック オブジェクト間の最短距離を測定するには

  1. [Ctrl]キーを押しながら、[シーン ビュー]で選択ツール を使用して 2 つのパラメトリック オブジェクトを選択します。

  2. [測定ツール]ウィンドウを開いて、[オプション]をクリックします。

  3. [オプション エディタ] > [インタフェース]ノード > [測定]ページで、[中心線を使用]チェックボックスをオンにして、[OK]をクリックします。

  4. [レビュー]タブ > [測定]パネル > [最短距離を測定] の順にクリックします。

    [距離]ボックスとオプションの寸法ラベルに、選択したパラメトリック オブジェクトの中心線と中心線との間の最短距離が表示されます。

測定線の太さと色を変更するには

  1. [測定ツール]ウィンドウを開いて、[オプション]をクリックします。
  2. [オプション エディタ] > [インタフェース]ノード > [測定]ページで、[線分の太さ]ボックスに希望する値を入力します。
  3. [色]パレットで希望する色を選択します。測定線は、既定では白色です。
  4. [OK]をクリックします。

測定線の消去

  1. [レビュー]タブ > [測定]パネル > [測定]ドロップダウン > [クリア] の順にクリックします。
