角度、面積、距離を計算する

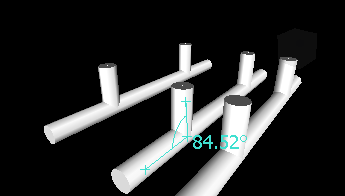

2 本の線分間の角度を計算する

1. [レビュー]タブ > [測定]パネル > [測定]ドロップダウン > [角度] の順にクリックします。

2. 最初の線上の点をクリックします。

3. 最初の線が 2 番目の線と交差する位置をクリックします。

4. 2 番目の線上の点をクリックします。オプションの寸法ラベルに、計算された 2 本の線分間の角度が表示されます。

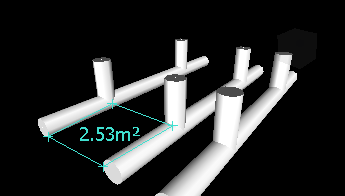

平面上の面積を計算する

1. [レビュー]タブ > [測定]パネル > [測定]ドロップダウン > [面積] の順にクリックします。

2. 一連の点をクリックし、計算したい領域の境界を指定して登録します。オプションの寸法ラベルに、最初の点以降で指定された境界線が、ビューポイントの平面上に投影されたときの面積が表示されます。



   注: 計算を正確に行うには、同じ平面上の点を追加するようにしてください。

複数のポイント間測定の合計値を計算する

1. [レビュー]タブ > [測定]パネル > [測定]ドロップダウン > [累積] の順にクリックします。

2. 最初に距離を測定する始点と終点をクリックします。

3. その次に距離を測定するの始点と終点をクリックします。

4. 必要に応じて同じ手順を繰り返して、さらに距離を測定します。オプションの寸法ラベルに、すべてのポイント間の測定値の合計が表示されます。
