[測定ツール]ウィンドウ

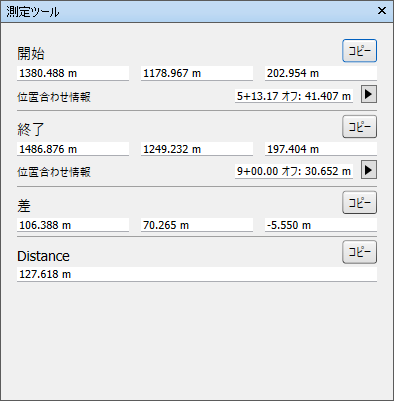

[測定ツール]ウィンドウは、[シーン ビュー]の測定を実行すると測定結果が表示されるドッキング可能なウィンドウです。

どの測定の場合も、[開始]点と[終了]点の X、Y、Z 座標が、[差]と絶対[距離]の情報とともにテキスト ボックスに表示されます。累積的な測定(ポイントライン、累積など)を使用する場合は、その測定に登録されているすべての点の累積距離が[距離]に表示されます。

モデルに Civil 線形が含まれている場合、線形に沿った距離とオフセット(正=右、負=左)も表示されます。ドロップダウン リストには、アクティブな線形と標高などの詳細情報が表示されます。

[測定ツール]ウィンドウを切り替える

1. [レビュー]タブ > [測定]パネルをクリックします。
