測定時に平行ロックまたは垂直ロックを使用する

1. [レビュー]タブ > [測定]パネル > [測定]ドロップダウンの順にクリックします。

2. 面積測定ツールをクリックします。

3. 平行の場合は[L]を、垂直の場合は[P]を押します。

   または、[測定]パネルの[ロック]ドロップダウン リスト をクリックして、次のいずれかを選択します。

   • [平行]
   • [垂直]

4. [シーン ビュー]で、モデル上にマウス カーソルを合わせ、サーフェス スナップ を使用してサーフェスを選択します。測定がこのサーフェスに対して平行または垂直になります。

5. [シーン ビュー]で、測定する距離の始点をクリックします。

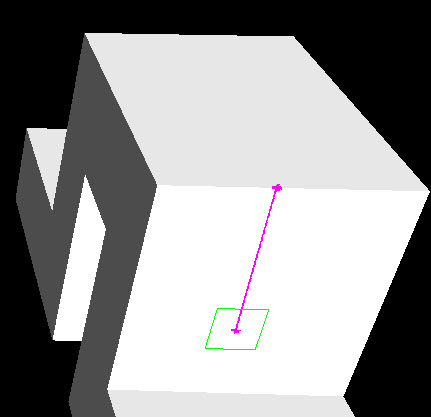

   測定線が始点のサーフェスと平行になっている場合は、マゼンタの実線で表示されます。



   測定線が始点のサーフェスに対して垂直になっている場合は、黄色の実線で表示されます。



6. [シーン ビュー]で、測定する距離の終点をクリックします。

   オプションの寸法ラベルに、測定された距離が表示されます。

コマンド入力: 測定ツールを使用する場合は、[L] (平行)または[P] (垂直)を押します。
