ギズモを使用して断面を移動、回転させる

ギズモを使用して断面を移動する

1. [断面化ツール]タブ > [モード]パネル > [平面] の順にクリックします。

2. [断面の設定]パネルの[現在の平面]ドロップダウン リストをクリックし、使用する断面(例: [平面 3])を選択します。

   この断面が現在の断面になります。

3. 移動ギズモが[シーン ビュー]に表示されていない場合は、[変換]パネル > [移動] の順にクリックします。

4. 必要に応じてギズモをドラッグし、現在の断面を移動します。

   ヒント: 垂直アームと垂直面をドラッグすると、現在の断面およびギズモが移動します。平行アームと平行面をドラッグすると、ギズモだけが移動します。

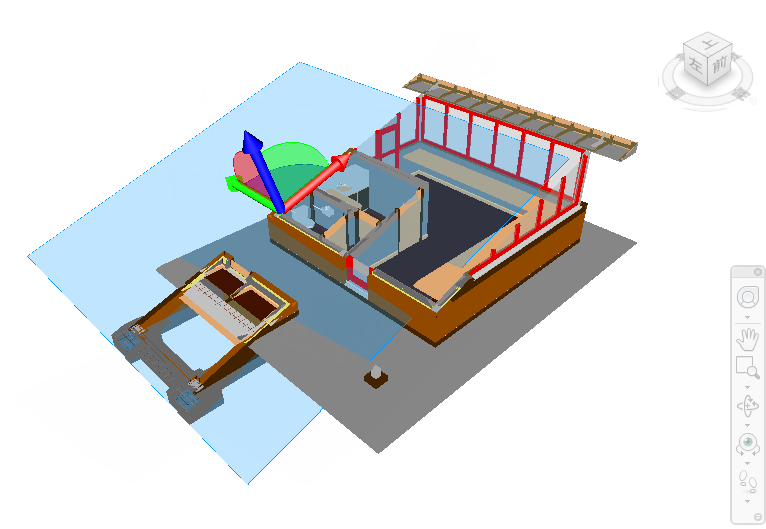

ギズモを使用して断面を回転させる

1. [断面化ツール]タブ > [モード]パネル > [平面] の順にクリックします。

2. [断面の設定]パネルの[現在の平面]ドロップダウン リストをクリックし、使用する断面(例: [平面 3])を選択します。

   この断面が現在の断面になります。

3. [断面化ツール]タブ > [変換]パネル > [回転] の順にクリックします。

4. 必要に応じてギズモをドラッグし、現在の断面を回転させます。

   ヒント: 垂直弧をドラッグすると、現在の断面およびギズモが回転します。平行弧をドラッグすると、ギズモだけが回転します。アームをドラッグすると、ギズモだけが移動します。
