断面をリンクする

Navisworks では、最大 6 枚の断面でモデルを切断できます。ただし、断面化ギズモで操作できるのは現在の断面だけです。

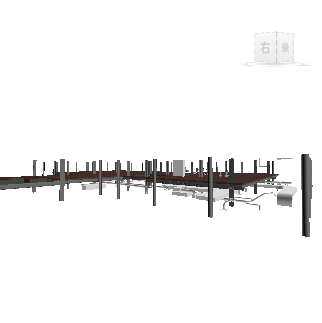

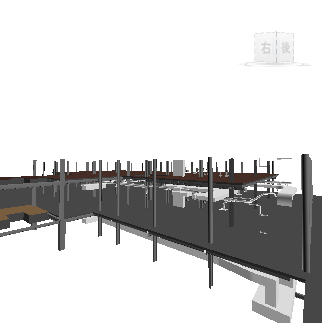

断面どうしをリンクすると、まとめて移動できます。また、モデルをリアルタイムですばやくスライスできます。これらのスライスは、ビューポイント、ビューポイント アニメーション、オブジェクト アニメーションで使用できます。

各断面をまとめてリンクする

1. [断面化ツール]タブ > [モード]パネル > [平面] の順にクリックします。

2. [断面の設定]パネルの[現在の平面]ドロップダウン リストをクリックして必要な断面を有効にし、必要なすべての断面の横の電球アイコンをクリックします。

   電球アイコンが点灯している場合、その断面は有効になっており、[シーン ビュー]内のモデルを切断しています。



3. [断面の設定]パネルの[断面をリンク]をクリックします。有効な断面がすべてリンクされ、スライスが形成されます。

4. 移動ギズモが[シーン ビュー]に表示されていない場合は、[変換]パネルで、[移動] をクリックします。

5. ギズモをドラッグし、現在の断面を移動します。すべての断面が一緒に移動するので、モデルを切断するスライスを効率的に作成できます。

6. 断面化されている現在のビューポイントを保存するには、[断面化ツール]タブ > [保存]パネル > [ビューポイントを保存] の順にクリックします。

   注: [アニメーション]タブ > [作成]パネル > [記録] をクリックすると、スライスされたモデルを示すビューポイント アニメーションを作成できます。
