ギズモを使用して断面ボックスを変換する

ギズモを使用して断面ボックスを移動する

1. [断面化ツール]タブ > [モード]パネル > [ボックス] の順にクリックします。
2. [変換]パネルで、[移動] をクリックします。
3. 必要に応じてギズモのアームまたは面をドラッグし、断面ボックスを移動します。

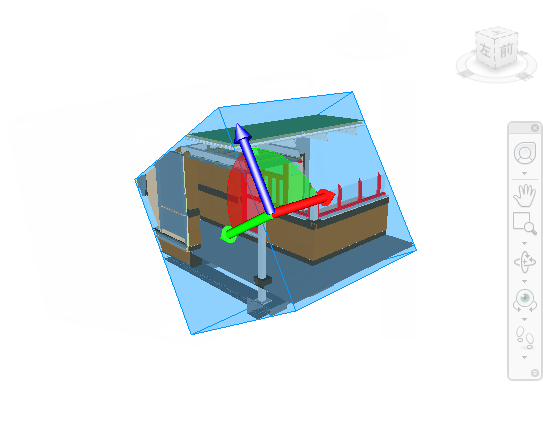

ギズモを使用して断面ボックスを回転させる

1. [断面化ツール]タブ > [モード]パネル > [ボックス] の順にクリックします。

2. [変換]パネルで、[回転] をクリックします。

3. 必要に応じてギズモをドラッグし、断面ボックスを回転させます。



4. 断面化されている現在のビューポイントを保存するには、[断面化ツール]タブ > [保存]パネル > [ビューポイントを保存] の順にクリックします。

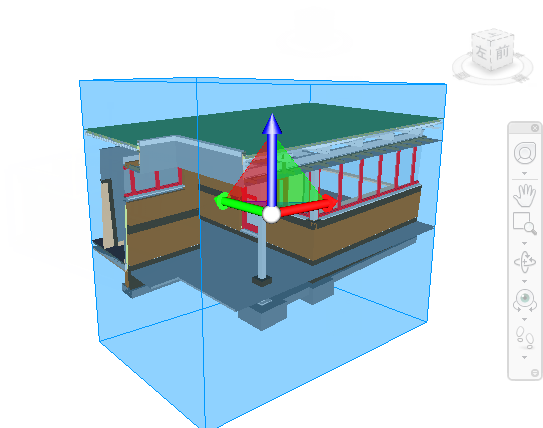

ギズモを使用して断面ボックスの尺度を変更する

1. [断面化ツール]タブ > [モード]パネル > [ボックス] の順にクリックします。

2. [変換]パネルで、[尺度変更] をクリックします。

3. 必要に応じてギズモの尺度変更点をドラッグし、断面ボックスの尺度を変更します。



4. 断面化されている現在のビューポイントを保存するには、[断面化ツール]タブ > [保存]パネル > [ビューポイントを保存] の順にクリックします。
