断面ボックスを使用して 3D モデルを初めて断面化する

[ビューポイント]タブ > [断面化]パネル > [断面化を有効にする] の順にクリックします。

Navisworksにより、リボン上に[断面化ツール]タブが表示され、[シーン ビュー]内のモデルを切断する断面が描画されます。

[断面化ツール]タブ > [モード]パネル > [ボックス] の順にクリックします。

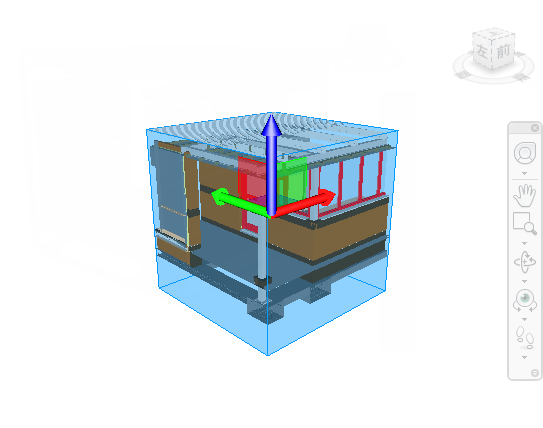

画面上にボックスが表示されます。既定では移動ギズモが有効になります。

ギズモをドラッグし、軸に沿ってモデルを断面化します。

断面化されている現在のビューポイントを保存するには、[断面化ツール]タブ > [保存]パネル > [ビューポイントを保存] の順にクリックします。
