平面を使用して 3D モデルを初めて断面化する

[ビューポイント]タブ > [断面化]パネル > [断面化を有効にする] の順にクリックします。

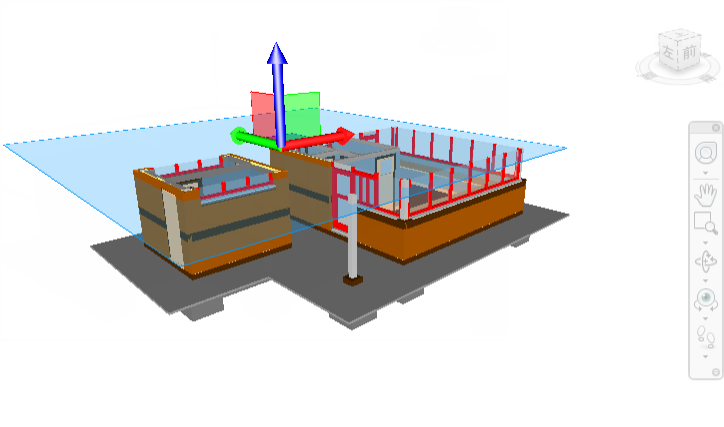

Navisworksにより、リボン上に[断面化ツール]タブが表示され、[シーン ビュー]内のモデルを切断する断面が描画されます。平面 1 に対する既定の位置合わせは上面です。既定では、モデルの可視領域の中心を通るように描画されます。既定のギズモは移動ギズモです。

必要に応じてギズモをドラッグし、現在の断面を配置します。

断面化されている現在のビューポイントを保存するには、[断面化ツール]タブ > [保存]パネル > [ビューポイントを保存] の順にクリックします。
