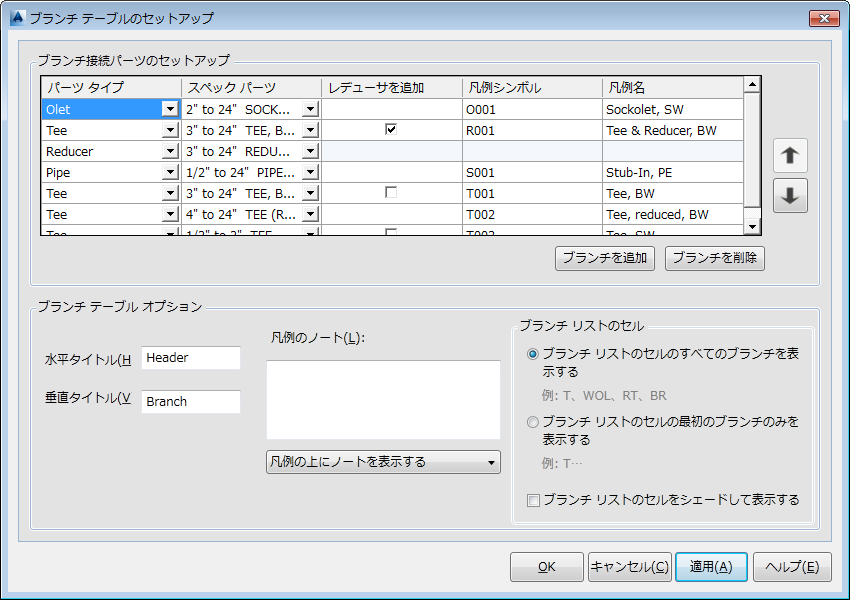

[ブランチテーブルのセットアップ]ダイアログボックス

ブランチテーブルで使用する継手を定義します。また、ブランチテーブルの表示オプションも設定できます。

ブランチ接続パーツのセットアップ

ブランチテーブルで使用するブランチ継手を指定し、ブランチ継手の優先順位を設定します。

パーツタイプ: ブランチタイプで使用する継手を指定します。スタブインに対し、パーツタイプとして配管を指定します。
スペックパーツ: パーツを指定します。[配管スペックから優先されるパーツを使用] を設定すると、スペックシートのパーツ使用優先順位が使用されます。
レデューサを追加: ブランチで使用するパーツを追加します。選択した場合、ブランチ接続用の行がもう 1 つ追加されます。たとえば、レデューサをティーに追加できます。
上矢印: ブランチ継手をパーツセットアップテーブルの上方に移動します。テーブルの順序は表示用のものであり、ブランチの使用の優先順位は変更されません。
下矢印: ブランチ継手をパーツセットアップテーブルの下方に移動します。
ブランチを追加: パーツセットアップテーブルに行を追加します。
ブランチを削除: パーツセットアップテーブルから行を削除します。

ブランチテーブルオプション

軸とノートの表示オプションを設定します。

水平タイトル: ブランチテーブルの水平軸にラベルを設定します。
垂直タイトル: ブランチテーブルの垂直軸にラベルを設定します。
凡例のノート: ブランチテーブルにノートを追加します。

ブランチリストのセル

ブランチリストの表示オプションを設定します。ブランチリストは、ブランチテーブルセル内の複数のブランチタイプを指定します。ブランチリストは、[ブランチリストを選択]ダイアログボックスを使用して割り当てます。

ブランチリストのセルのすべてのブランチを表示する: ブランチリストのセル内のすべてのブランチタイプを表示します。
ブランチリストのセルの最初のブランチのみを表示する: ブランチリストセル内の、パーツ使用優先順位が 1 のブランチタイプを表示します。
ブランチリストのセルをシェードして表示する: ブランチリストのセルを、グレーのハイライトで表示します。
