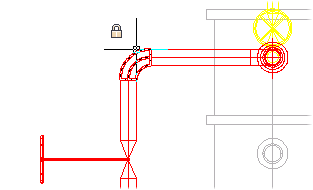

ラインをロックして、このラインが製造用に送信済みであるため変更できないということを示すことができます。ロックすると、次のようになります。
- オブジェクトを修正することが目的の選択セットから、ラインのすべてのコンポーネントがフィルタされます
- グリップが無効になります
- 開いているポート以外には接続できなくなります
- コンポーネントが追加できなくなります
- プロジェクト マネージャで、[アイソメ図面]タブをクリックします。
- [アイソメトリックス]ツリー ビューで、プロジェクトおよびアイソメ図面フォルダを展開します。
- ロックするライン番号を右クリックし、出力済みのマークを付けます。[ラインをロックして出力]をクリックします。
ラインのロックを解除するには、ライン番号を右クリックし、[ラインをロック解除]を選択します。
注: ラインをロックまたはロック解除すると、ユーザの ID と日時がラインのプロパティとして保存されます。
