スタブイン ブランチを作成する
リボンで、[ホーム]タブ
[パーツの挿入]パネル
[ルート パイプ]をクリックします。
図面内をクリックして始点を指定します。
コマンド プロンプトで、
st
(エスティー)と入力します。

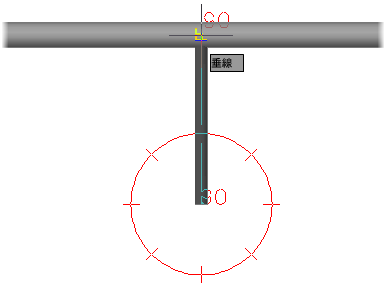

[Shift]を押しながら作図領域内を右クリックし、オブジェクト スナップ(垂線など)をクリックします。
図面内をクリックして配管ヘッダ上の点を指定します。
