バルブ アセンブリを作成するには

  1. plantpipeadd プロンプトで、i(アイ)と入力します。

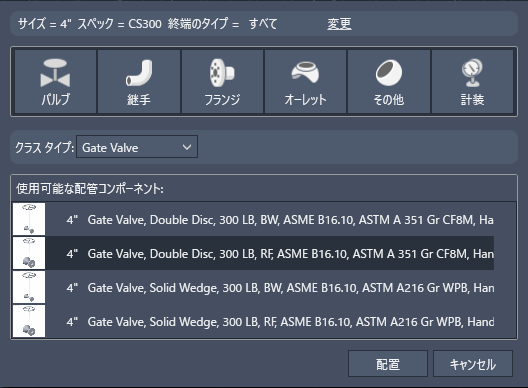

  2. [パーツの配置]ダイアログ ボックスで、[バルブのカテゴリ]アイコンをクリックします。
  3. [クラス タイプ]リストで、コンポーネントの説明([ゲート バルブ]など)をクリックします。
  4. [使用可能な配管コンポーネント]で、コンポーネント([ゲート バルブ、Solid Wedge、300LB、RF]など)をクリックします。
  5. [配置]をクリックします。
  6. コマンド プロンプトで、f(エフ)と入力します。
  7. コンポーネントの回転角度(45 など)をクリックして指定します。回転角度を 0 にする場合は、[Enter]を押します。
  8. コマンド プロンプトで、i(アイ)と入力します。
  9. [クラス タイプ]リストで、コンポーネントの説明([グローブ バルブ]など)をクリックします。
  10. [使用可能な配管コンポーネント]で、コンポーネント([グローブ バルブ、300LB、RF]など)をクリックします。
  11. [配置]をクリックします。
  12. コンポーネントの回転角度をクリックして指定します。回転角度を 0 にする場合は、[Enter]を押します。
  13. 他の継手(別のゲート バルブなど)について手順 8 ~ 12 を繰り返します。
