オルソ図の座標の注釈を修正するには

オルソ図に座標の注釈(XYZ)を配置して、配管の高度の上、中心、下などの一般的な位置を示すことができます。必要に応じて、スタイルと形式を修正することができます。

  1. リボンで、[ホーム]タブ [プロジェクト]パネル [プロジェクト マネージャ] [プロジェクト セットアップ]の順にクリックします。
  2. [プロジェクトセットアップ]のツリー表示で、[Platn 3D DWG 設定] [Plant 3D クラス定義]を展開し、クラス(たとえば[パイプ配管コンポーネント])を選択します。

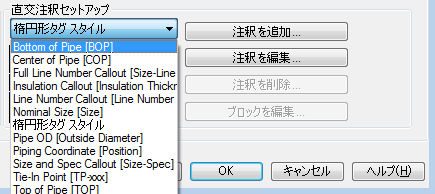

  3. [オルソ図注釈セットアップ]領域で、ドロップ ダウンリストから注釈(たとえば、[配管の下(BOP)])を選択します。[注釈を追加]をクリックします。オリジナルを修正するのは避け、コピーを修正するように心がけましょう。

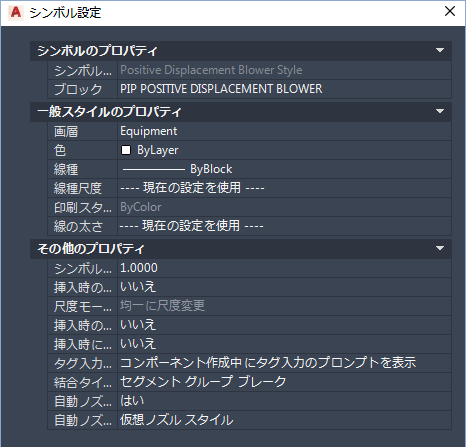

  4. [シンボル設定]ダイアログ ボックスでは、色、画層などを変更することができます。[OK]をクリックします。
    注: ブロックを変更したい場合は、[ブロックを編集]をクリックして、注釈形式を変更します。
  5. 新しい注釈形式を適切なクラス(たとえば、[パイプ配管コンポーネント]など)に割り当てます。
