配管サイズまたは配管スペックを変更するには

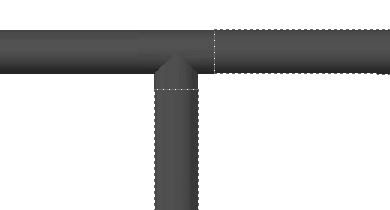

作図領域で、1 つまたは複数の配管または継手オブジェクトを選択します。
モデル
[プロパティ]を右クリックします。
配管スペックを変更する場合は、次の操作を実行します。
[プロパティ]パレットで、[Plant 3D]グループ
[スペック]の順にクリックします。
[スペック]リストで、配管スペックをクリックします。
配管サイズを変更する場合は、次の操作を実行します。
[プロパティ]パレットで、[Plant 3D]グループ
[概略]
[呼び径]の順にクリックします。
[呼び径]リストで、異なるサイズをクリックします。
