現場溶接を作成するには

  1. 図面で、配管を右クリックします。
  2. ショートカット メニューから、[配管に溶接を追加]を選択します。

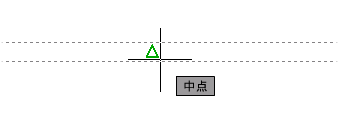

  3. [Shift]を押しながら作図領域内を右クリックし、オブジェクト スナップ(中点など)をクリックします。
  4. 配管上の点を指定します。

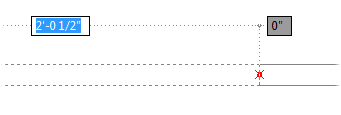

  5. 配管の端から正確な距離に溶接を配置し、ダイナミック寸法を有効にするには、次のように操作します。
    • 配管の間違った端からトラッキングしている場合は、b(基本コンポーネント)と入力して、もう一方の端を指定します。
    • トラッキング ボックスに距離を入力します。

既存の溶接の溶接タイプを変更したい場合は、[プロパティ]パレットを使用できます。
