概要 - Plant 3D オブジェクトとプロパティ

タグを割り当てる

3D モデルでは、P&ID 図面と同様の方法でタグを割り当てることができます。

タグは Plant オブジェクトの一意の識別子です。3D モデルでは、配管、配管継手、配管サポート、および機器に既定でタグがあります。構造にタグを追加できます。

配管および配管継手には、すべての Plant オブジェクトに割り当てることができるタグに加えてライン番号タグがあります。ライン番号の詳細は、「概要 - 配管のライン番号」を参照してください。

配管に保温を追加する

断熱材プロパティを設定し、表示コマンドを使用して断熱材の可視性をコントロールすることで、配管に断熱材を追加できます。

データ マネージャを使用して配管ラインに断熱材を割り当てたり、プロパティ パレットを使用して個々の配管コンポーネントに断熱材を割り当てることができます。

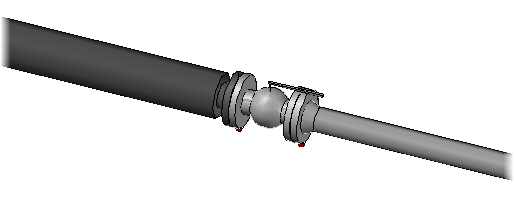

リボンの plantinsulationdisplay ボタンを使用すると、断熱材の表示と非表示を切り替えることができます。
