カタログの配管コンポーネントを修正するには

カタログのコンポーネントの設計標準と材料プロパティを変更します。カタログでコンポーネントのサイズを追加または削除します。カタログのコンポーネントの寸法を変更します。接続ポートのプロパティを設定します。カタログにカスタム コンポーネントを追加します。

配管コンポーネントの設計標準と材料プロパティを設定する

  1. カタログ エディタで[一般プロパティ]タブをクリックします。
  2. [配管コンポーネント プロパティ]にプロパティを入力します(CS の材料値など)。
  3. その他のプロパティ値を入力します(材料コード API5L など)。
  4. [カタログに保存]をクリックします。

コンポーネントのサイズを設定する

コンポーネントのサイズを指定します。初期サイズ範囲から使用していないサイズを削除するか、新しいサイズを追加します。

  1. カタログ エディタで[サイズ]タブをクリックします。
  2. 不要なサイズがある場合は、サイズ(5" など)を選択し、 をクリックしてサイズを削除します。
  3. サイズを追加する場合は、次のいずれかの操作を行います。
    • をクリックして、サイズを追加します。
    • 類似した寸法を持つサイズをクリックします。 をクリックしてサイズを複製します。
      [未定義]または[複製]などのサイズの説明は一時的なものです。サイズの説明は、公称寸法から設定されます。

公称寸法および接続ポート プロパティを設定する

コンポーネントの接続ポート プロパティを指定します。部品仕様や重量などのサイズに依存するプロパティを指定します。

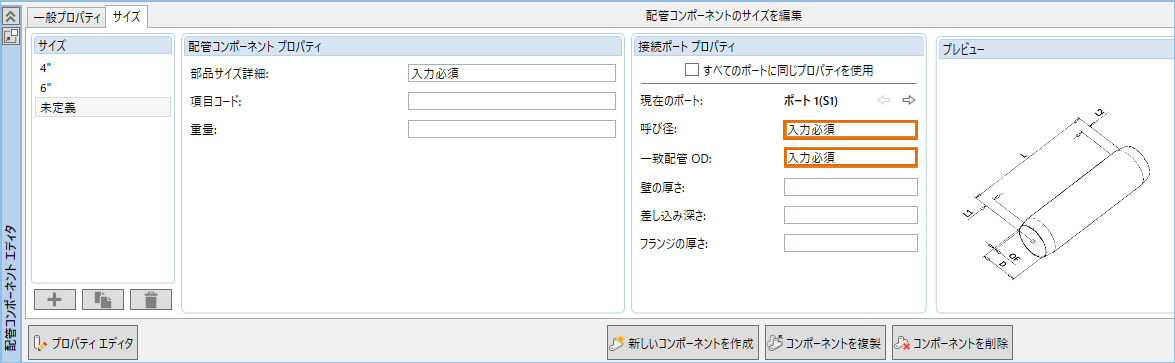

  1. カタログ エディタで[サイズ]タブをクリックします。
  2. [サイズ]リストでサイズをクリックします([未定義]など)。
  3. [接続ポート プロパティ]の[呼び径]ボックスに呼び径を入力します(1 など)。
  4. [一致パイプ OD 1]に配管の外径(1.315 など)を入力します。
  5. 次のいずれかの操作を行います。
    • 接続ポート プロパティがすべて同じ場合、[すべてのポートに同じプロパティを使用]を選択します。
    • 右矢印をクリックし、追加ポートの[呼び径]と[一配管 OD]を入力します。
  6. [配管コンポーネント プロパティ]に部品詳細(ELL 90 SEGMENTED, 12" ND など)を入力します。

    これで、各サイズの配管コンポーネントの寸法を修正できるようになります。

配管コンポーネントの寸法を設定する

コンポーネントの各サイズについて、コンポーネントの寸法を指定し、オプションを表示します。

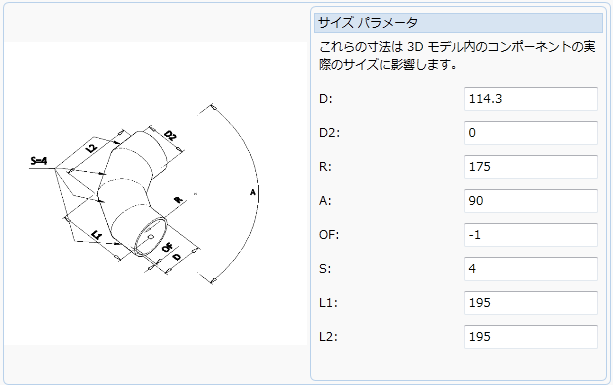

  1. カタログ エディタで[サイズ]タブをクリックします。
  2. [サイズ]リストでサイズをクリックします([1"]など)。
  3. [サイズ パラメータ]にパラメータを入力します(D: 1.315 など)。
  4. その他のパラメータを入力します。

    マウスをパラメータの上に置くと、ツールチップを表示できます。パラメータを表示オプションにすることができます(セグメント数や端点キャップの形状など)。

    一部のパラメータは、他のパラメータから計算するように設定できます。たとえば、エルボのベンド半径(R)の値がゼロの場合は、ベンドを直径の半分(D / 2.0)に設定することを示します。

    注: 配管については、呼び径とサイズ パラメータ D: を同一の値にします。
  5. その他のサイズで手順 2 ~ 4 を繰り返します。
  6. [カタログに保存]をクリックします。
