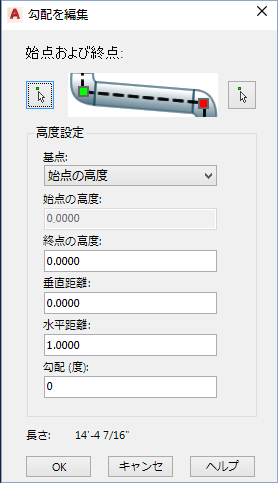

[勾配を編集]ダイアログ ボックス

既存のパイプ配管に勾配を適用します。

始点および終点

勾配を適用するパイプ配管の始点および終点を指定します。配管の始点および終点を選択します。そのように選択しない場合、勾配は配管の一部にのみ適用され、接続解除されます。

計算

勾配の計算方法を設定します。新しい始点高度および終点高度を指定したり、新しい勾配を計算できます。

始点の高度

始点の新しい高度を指定します。

終点の高度

終点の新しい高度を指定します。

垂直距離

新しい勾配の垂直距離(高度の変化)を指定します。

水平距離

新しい勾配の水平長さ(距離)を指定します。

勾配

勾配を直接指定します(単位は度)。
