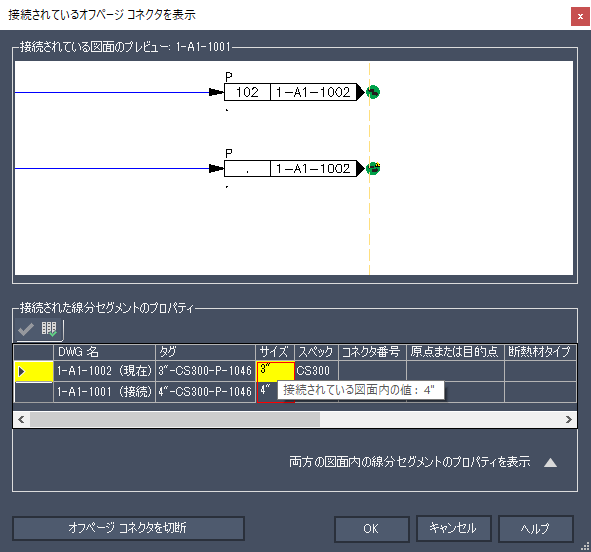

[接続されているオフページ コネクタを表示]ダイアログ ボックス (オフページ コネクタ)

図面内で選択したオフページ コネクタを使用して、接続されている図面のオフページ コネクタを表示し、ハイライト表示されたプロパティの不一致を修正することができます。

アクセス方法

 ショートカット メニュー: [オフページ コネクタ] [コネクタを表示]

[接続されている図面のプレビュー]

現在選択しているオフページ コネクタの接続先のコネクタが表示されます。

[接続された線分セグメントのプロパティ]

現在選択している図面の値を、接続先の図面の値で置き換えます。

すべての不一致を、接続先の図面の値で置き換えます。

現在開いている図面内の線分セグメントのプロパティが表示されます。接続先の(開かれていない)図面の不一致のパラメータは、ハイライト表示されます。不一致の値を表示するには、ハイライト表示されたプロパティにカーソルを合わせます。

[両方の図面内の線分セグメントのプロパティを表示]

表に 2 番目の行を追加し、その行に接続先の(開かれていない)図面内の線分セグメントのプロパティを表示します。不一致の値がハイライト表示されますが、その行は編集できません。

[オフページ コネクタを切断]

開始および終了コネクタ間の接続を切断します。ステータス アイコンは、接続 から未接続 に変わります。

注: 図面を右クリックし、[オフページ コネクタ] [切断]をクリックすることによっても、オフページ コネクタを切断することができます。
