- [ホーム]タブ
[パーツの挿入]パネル
[スペック ビューア]をクリックします。
- スペック シートで、エルボ(90°ロングエルボなど)をクリックして選択します。
- 配管スペック ビューアで、[モデルに挿入]をクリックします。
- [Shift]キーを押しながら図面領域を右クリックします。[点]をクリックします。
- 目的のポートに挿入位置がない場合は、[Ctrl]を押します。

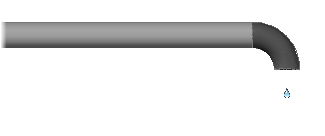

- 作図領域で、配管上の開いているポートをクリックして指定します。
- エルボの回転角度をクリックして指定します。回転角度を 0 にする場合は、[Enter]を押します。
- [Enter]を押して、エルボの追加を完了します。
