補強パッドを作成するには

  1. plantwelddisplay がオフの場合は、リボンの[可視性]ペインで、溶接を表示に切り替えます。図面を再作成して、溶接点を表示します。

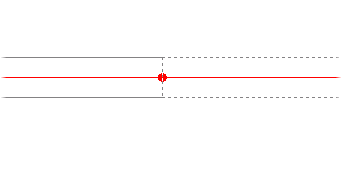

  2. 図面内の溶接点をクリックして選択します。
  3. 置換グリップをクリックします。
  4. ショートカット メニューから[配筋オプション] [補強パッド]を選択します。
  5. 補強パッドの形状を変更したい場合は、[プロパティ]パレットで、[パーツ ジオメトリ] [寸法]を設定します。

後から補強パッドを除去する場合は、置換グリップを使用して、[配筋オプション]を[なし]に設定します。
