- リボンで、[ホーム]タブ
[プロジェクト]パネル [プロジェクト マネージャ] [プロジェクト セットアップ]の順にクリックします。
- [プロジェクト セットアップ]のツリー表示で、[オルソ図面の設定]を展開します。[タイトル ブロックと表示]をクリックします。
- 右ペインのプレビュー ウィンドウで、[タイトル ブロックをセットアップ]をクリックします。
- リボンの[オルソ図の設定]をクリックします。

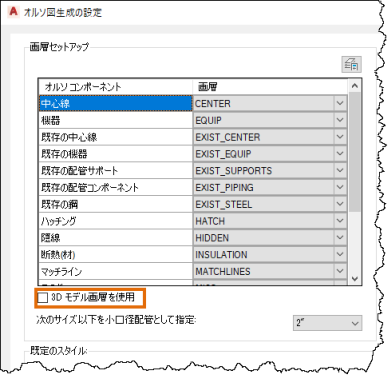

- [オルソ図生成の設定]ダイアログ ボックスで、表示するさまざまなオルソ コンポーネントごとに画層を選択します。たとえば、配管用に画層 PIPE を選択すると、すべての配管および配管コンポーネントはその画層に配置されます。また、オルソ オブジェクトの色と線種は ByLayer に設定され、PIPE 画層の色と線種が継承されます。
画層を指定する代わりに、[3D モデル画層を使用]チェック ボックスをオンにすることができます。
- リボンの[プロジェクト セットアップに戻る]をクリックします。
