外部参照をアタッチ関連のダイアログ ボックス

Vault からの非プロジェクト ファイルをアタッチします。

Vault から直接外部参照をアタッチすることができます。AutoCAD DWG とその他のファイル形式(PDF 、NWD など)がサポートされます。

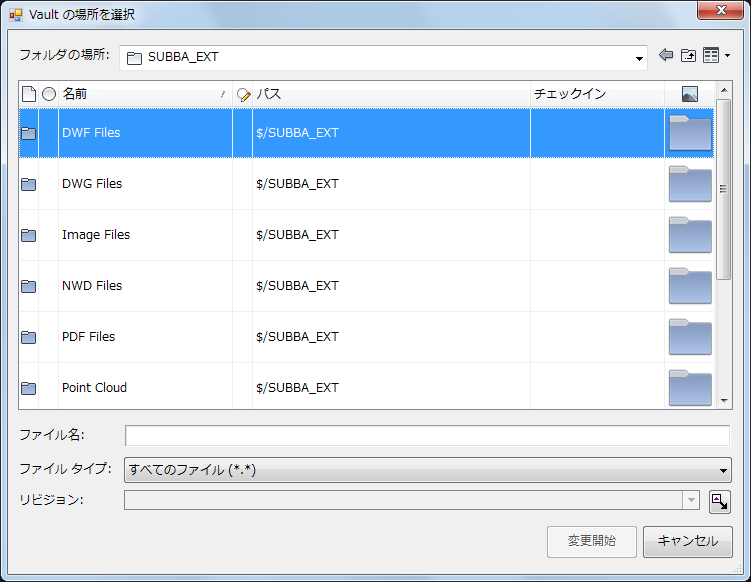

[探す場所]

Vault フォルダを指定し、アタッチするファイルを選択します。

[開く]

ファイルをアタッチします。ファイルの種類に応じた AutoCAD のアタッチ ダイアログ ボックスが表示されます。

注: Plan オブジェクトを含む AutoCAD Plant 3D toolset や P&ID の DWG ファイルはアタッチできません。Plant オブジェクトを含む図面は、まず現在のプロジェクトにコピーする必要があります。
