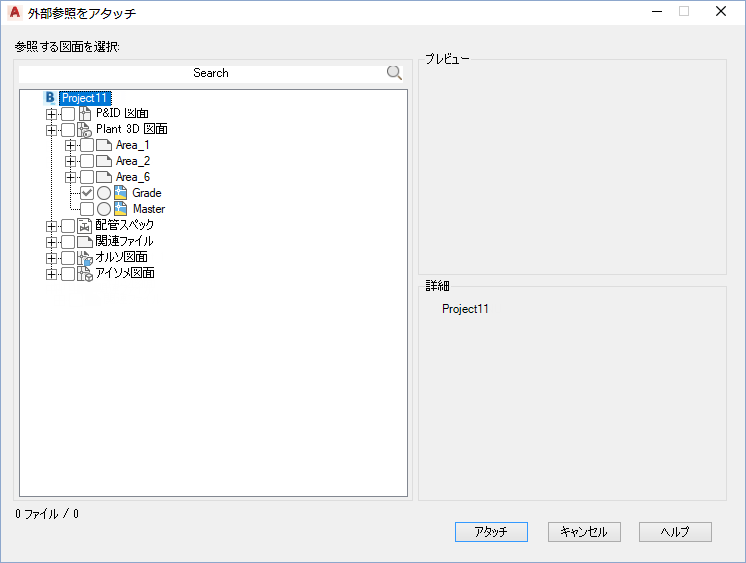

[外部参照アタッチ]ダイアログ ボックス

Vault からのプロジェクト図面ファイルをアタッチします。

Vault から直接プロジェクト ファイルをアタッチできます。外部参照ファイルを最初にローカル作業スペースにダウンロードする必要はありません。

検索
選択したプロジェクトを検索します。
[アタッチ] (正方形)

アタッチするファイルを選択します。

[Vault の状態] (円)

Vault ファイルのステータス アイコンが表示されます。アイコンが表示されない場合、ファイルはローカル ワークスペースにはありません。

[アタッチメント]

現在の図面が参照された場合、参照ファイルも参照される(ネストされる)ように指定します。

[オーバーレイ]

現在の図面が参照された場合、参照ファイルが含まれない(ネストされない)ように指定します。

[挿入点、回転、尺度のプロンプト]

オンにした場合、挿入点、回転角度、尺度を指定することができます。オフにした場合、挿入点は 0,0,0、回転角度は 0(ゼロ)、尺度は 1,1,1 になります。参照図面内の配管または機器に接続するには、既定値が必要です。

プレビュー
選択した図面のプレビューが表示されます。
[詳細]
選択した図面の情報が表示されます。
