カタログから配管コンポーネントを追加するには

現時点でモデル内のプレースホルダであるスペックにコンポーネントを追加します。スペック内の既存コンポーネントを修正することもできます。

カタログを参照して配管コンポーネントを検索し、コンポーネント(パーツ)を選択してスペックに追加します。

スペックにコンポーネントを追加するには

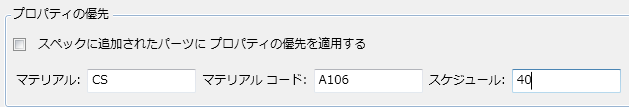

  1. [カタログ]ペインで、[スペックに追加されたパーツにプロパティの優先を適用する]をオンにします。
  2. [材料]ボックスに、材料(例: CS)を入力します。
  3. [材料コード]ボックスに、材料コード(例: A106)を入力します。
  4. [スケジュール]ボックスに、スケジュール(例: 40)を入力します。
  5. サイズの範囲(例: 2”~12”)を指定します。
  6. [スペックに追加]をクリックします。
    注: [部品詳細]などの他のプロパティを修正するには、パーツをスペックに追加してから[スペック シート]ペインの[パーツを編集]で編集できます。
