冷水の循環

冷水の循環には、チラーおよび冷水を供給する変速ポンプがあります。オプションとして、チラーは水冷式にすることが可能です。その場合は復水器の循環にアタッチされます。

必要なオブジェクト

冷水の循環には、次のプロパティが必要です。

• 少なくとも 1 つの冷却コイルが循環にアタッチされている必要があります。

設計の前提条件

• 冷水の循環は、高温の冷水と低温の冷水の 2 つのモードで動作します。
  • 冷水の循環は、ループ上のすべてのコンポーネントが通常より高い温度で動作する場合にのみ、高温の冷水の循環として動作します。このドメインでは、次のオブジェクトに制限されます。
    • アクティブ チルド ビーム
    • パッシブ チルド ビーム
    • ふく射パネル
  • 次のオブジェクトのいずれかが冷水の循環上にある場合は、低温の冷水の循環として動作します。
    • 空調システムの冷水冷却コイル
    • 4 配管ファン コイル
    • ユニット ベンチレータの冷水冷却コイル
• 冷水の循環には、次の既定の温度条件があります。

プロパティ	値	ノート
高温の循環供給温度	15 °C	空調システムによって決定されます(通常は、12.7778 °C)。
高温の循環還水温度	18.333 °C	空調システムによって決定されます(通常は、既定で 12.7778 °C ～ 18.3333 °C の間)。
低温の循環供給温度	6.6667 °C
低温の循環還水温度	15.5556 °C	システムに温水コイルが含まれる場合は、温水の循環によって設定されます。

環境設定

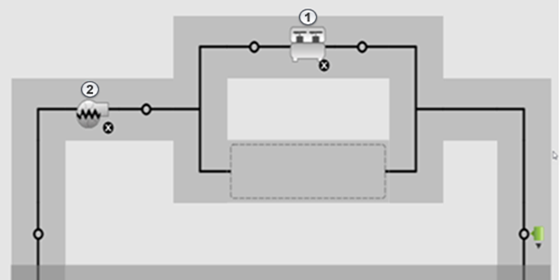

冷水の循環は 2 つの主要なコンポーネントで構成されます。

1. チラー
2. ポンプ

チラー

チラーは空冷式または水冷式で、次の前提条件があります。

プロパティ	値	ノート
排水の温度	N/A	上述の循環設計によって決定されます。
最小パーツ負荷比率	0.15
フロー制御	変数	設定ポイントに合わせてフローを調節します。
COP	5.5
復水器入水の温度	N/A	復水器水の循環によって決定されます(通常は、29.44 °C)。

ポンプ

既定のチラーの環境設定のポンプには、次の前提条件があります。

プロパティ	値	ノート
圧力上昇	179344.014 Pa
フローの種類	可変速度
フロー制御	断続的	需要があった場合にのみ実行されます。
