温水の循環

温水の循環は、ボイラーおよび変速ポンプを使用して温水を供給します。

必要なオブジェクト

温水の循環には、次のプロパティが必要です。

• 少なくとも 1 つの温水コイルが循環にアタッチされている必要があります。

設計の前提条件

• 温水の循環には、既定で次の温度前提条件があります。

プロパティ	値	ノート
往水温度	60 °C	空調システムによって決定されます(通常は、12.7778 °C)。
還水温度	43.33 °C	空調システムによって決定されます(通常は、既定で 12.7778 °C ～ 18.3333 °C の間)。

環境設定

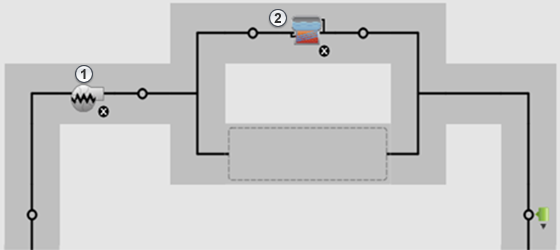

温水の循環は次の 2 つの主要なコンポーネントで構成されます。

1. ボイラー
2. ポンプ

ボイラー

ボイラーは復水式ボイラーの典型的な温度で動作します。

プロパティ	値	ノート
排水の温度	60 °C	前述の循環設計によって決定されます。
熱効率	0.92
フロー制御	変数	設定ポイントに合わせてフローを調節します。

ポンプ

ポンプは、既定の設定の場合に次のような前提条件があります。

圧力上昇	179344.014 Pa
モータ効率	90%
フローの種類	可変速度
フロー制御	断続的	需要があった場合にのみ実行されます。
