復水器の循環

復水器の循環では、冷却塔を使用して、冷水の循環内の水冷式電気冷却機に冷却水を供給します。

必要なオブジェクト

復水器の循環には、次のプロパティが必要です。

• 循環にアタッチされた冷却機や水源式ヒート ポンプ(WSHP)など、少なくとも 1 つの需要オブジェクトが必要です。

設計の前提条件

• 復水器の循環は、次の 2 つのモードで操作可能です。

  冷却専用復水器の循環

  • 冷却専用の設備機器に接続されている場合にのみ、復水器はこのモードで動作します。
  • 冷却専用復水器の循環には、次に示すような既定の温度条件があります。

    プロパティ	値	ノート
    設計供給温度	29.44 °C
    設計範囲	5.56 °C
    作動可能コントロール タイプ	屋外湿球リセット
    作動可能アプローチ温度	3.89 °C

  冷却および補助加熱のある復水器の循環

  • 復水器の循環に、可変冷媒流量(VRF)復水器または WHSP が含まれている場合に、復水器はこのモードで動作します。

環境設定

次の 2 つの復水器の循環操作には、それぞれ 2 つの環境設定があります。

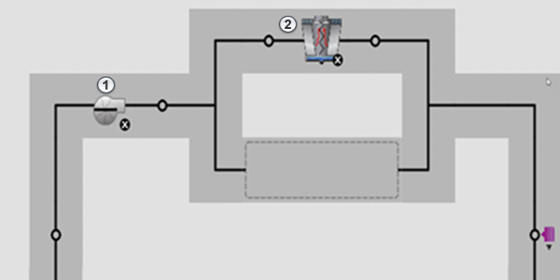

冷却のみ

1. ポンプ
2. 冷却塔

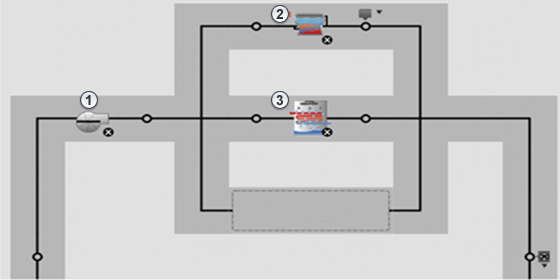

冷却および補助加熱のある復水器の循環

1. ポンプ
2. ボイラー
3. 流体クーラー

ポンプ

ポンプには、次の前提条件があります。

プロパティ	値	ノート
圧力上昇	148556.625 Pa
フローの種類	一定速度
フロー制御	断続的	需要があった場合にのみ実行されます。

冷却塔

ポンプには、次の前提条件があります。

プロパティ	値	ノート
ファン タイプ	可変速度
設計アプローチ	3.8888889 °C
設計範囲の温度	5.55555556 °C

流体クーラー

ポンプには、次の前提条件があります。

プロパティ	値	ノート
ファン タイプ	一定速度

ボイラー

ポンプには、次の前提条件があります。

プロパティ	値	ノート
設計供給温度	21.11 °C
効率性	96%
フロー モード	定数
