作業面ベースのファミリを作成する

アクティブな作業面ベースのファミリを作成できます。

これは、プロジェクト環境で、あるいはネストされたサブコンポーネントを特定の面に配置する必要があるネスト ファミリ内で非常に便利です。ホストされないファミリを作業面ベースのファミリに設定することができます。

1. 非ホスト ファミリを開くか作成します。
2. [ファミリ カテゴリとパラメータ]ダイアログ ボックスの[ファミリ パラメータ]で、[作業面ベース]を選択します。
3. [OK]をクリックします。
   注: ファミリは、作業面ベースか、常時垂直のどちらかに設定できます。両方の例を以下に示します。

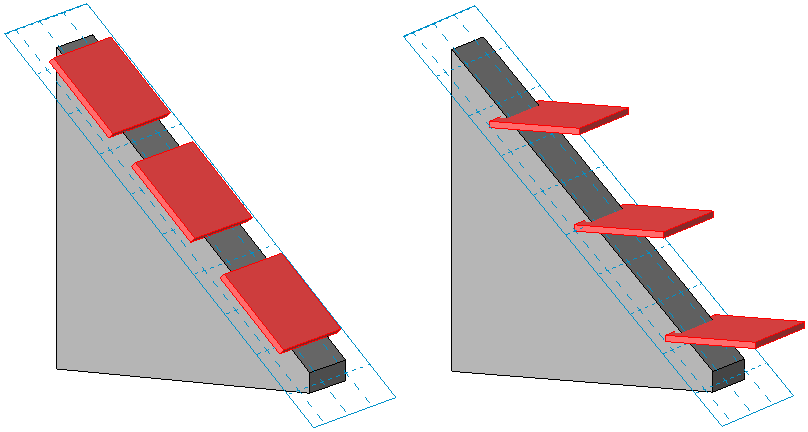

   下記のネストされたファミリでは、長方形の押し出しが作業面ベースのコンポーネントです。左側では、押し出しは作業面ベースですが、常時垂直ではありません。右側では、同じ押し出しが作業面ベースで常時垂直と指定した後、ファミリに再ロードされています。
