ホスト スイープ プロファイル ファミリ(壁スイープ、屋根の鼻隠し、およびスラブエッジ)内で詳細コンポーネントをネストし、表示コントロールを使用して、プロジェクト内に詳細コンポーネントをいつ表示するかを指定できます。
造作材がプロジェクトで切り取られると、ホスト造作材ファミリ ファイルで指定した表示設定によって、詳細コンポーネントが表示されます。造作材のホストを切断するビューの特定の表示レベルで、複数の詳細コンポーネントを表示することもできます。

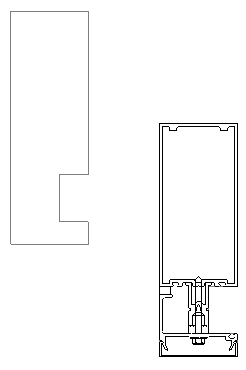

ネストされた詳細コンポーネントを持つカーテン マリオンの例
ヒント: DWG ファイルなどの詳細を読み込んで、同じ表示コントロールを適用することもできます。
詳細コンポーネントをロードするには
- ホスト造作材ファミリを開くか作成します。
- [作成]タブ
[詳細]パネル
(詳細コンポーネント)をクリックします。
- [はい]をクリックして、詳細コンポーネント ファミリをロードします。
- [ファミリをロード]ダイアログで、詳細コンポーネント ファミリを選択し、[開く]をクリックします。
詳細コンポーネントをホスト造作材に追加するには
- 作図領域内をクリックして、詳細コンポーネントをホスト造作材ファミリに追加します。
- 必要に応じて、位置合わせまたは寸法を使用して、詳細コンポーネントの位置を拘束します。
詳細コンポーネントの表示を指定するには
- ネストされた詳細コンポーネントを選択します。
- [修正 | 詳細アイテム]タブ [表示]パネル
(表示設定)をクリックします。
- [ファミリ要素の表示設定]ダイアログで、詳細レベル([簡略]、[標準]、[詳細])を選択し、[OK]をクリックします。
プロジェクトにロードされると、切り取られたときに指定した詳細レベルでホスト造作材詳細が表示されます。
