ファミリ ジオメトリをサブカテゴリに割り当てる

ファミリ エディタでのファミリを使用した作業において、ファミリ ジオメトリのさまざまな要素を、そのファミリ カテゴリ内のサブカテゴリに割り当てることができます。

サブカテゴリは、そのサブカテゴリに割り当てられたジオメトリの線の太さ、線の色、線種パターンおよびマテリアルを、ファミリ カテゴリの設定に関係なく、コントロールします。ファミリ ジオメトリの一部分を別のサブカテゴリに割り当てることにより、その一部分を異なる線の太さ、線の色、線種パターンおよびマテリアル割り当てを使用して表示することができます。

窓ファミリの例

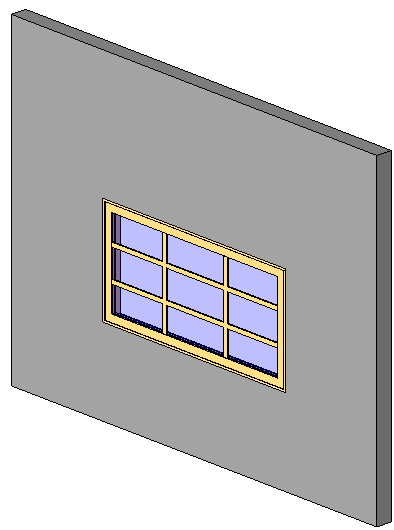

たとえば、窓ファミリであれば、フレーム、サッシ、マリオンを 1 つのサブカテゴリに割り当て、ガラスは別のサブカテゴリに割り当てることができます。このように、さまざまなマテリアル(木材やガラス)を各サブカテゴリに割り当てて、次のような効果を得ることができます。

バスタブ ファミリの例

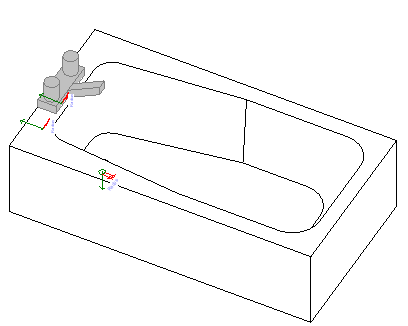

たとえば、バスタブ ファミリでは、水栓をあるサブカテゴリに割り当て、バスタブ ボウルを別のサブカテゴリに割り当てることができます。さらに、さまざまなマテリアルを各サブカテゴリに割り当てて、次のような効果を得ることができます。

サブカテゴリをまだ作成していない場合でも、ファミリにサブカテゴリが既定で含まれていない場合でも、サブカテゴリは必要に応じていつでも作成できます。

ファミリ ジオメトリをサブカテゴリに割り当てるには

1. ファミリ エディタで、サブカテゴリに割り当てるファミリ ジオメトリを選択します。
2. [プロパティ]パレットの[識別情報]の下の[サブカテゴリ]で、サブカテゴリを選択します。
3. [適用]をクリックします。
