グループの位置を、その基準点で指定する

グループの配置、移動、回転、貼り付けのどの操作をしているとき、カーソルはグループ基準点にあります。グループの基準点の位置は修正することができます。

設定された基準点の位置は、配置するグループの各インスタンスに使用されます。

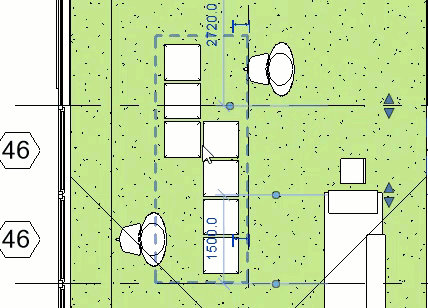

1. 基準点を表示するには、平面図ビューまたは 3D ビューで、そのグループを選択します。3 つのドラッグ コントロールが表示されます。
2. 中央のコントロールをドラッグすると、基準点が移動します。
3. 両端のコントロールをドラッグすると、Z 軸を中心に基準点が回転します。

   スナップ点を利用すると、基準点の配置や、両端のコントロールの回転が簡単にできます。
