鉄筋カプラーは、隣接する鉄筋を接合し、鉄筋コンクリート設計を省力化します。
接合される鉄筋の長さを変更することにより、カプラーと鉄筋の調整を行います。カプラーに接合される鉄筋には、カプラーとの接合の必要性に応じて、端部処理が適用されます。鉄筋のジオメトリは、カプラーとの接合部に合わせて短縮されます。
カプラー ファミリのジオメトリはカスタマイズ可能です。2D および 3D ビューで個別の表現を使用すれば、ほぼすべてのタイプのカプラーを作成および修正できます。タイプ パラメータによって、寸法、カプラーに接合される鉄筋のサイズ、および鉄筋に適用される端部処理を設定します。
断面図ビューでのカプラーの表示
- 集計表への追加。
- グループとアセンブリでの使用。
- 各種ファイル形式への書き出し。
- セット内の鉄筋への適用。
- ユニークなカプラー番号の使用によるホスト パーティションへの割り当て。
- ホストで前面に表示(ただし 3D ビューではカプラーは常にソリッドとして表示される)。
- タグ付け。
カプラーの表示角度
カプラー ジオメトリは、[ビューに位置合わせ]オプションがオンの場合、2D ビューと同様の表示になるよう自動的に回転されます。またカプラーは、ビューに位置合わせされていて、断面(または任意のビュー)平面と鉄筋の方向の角度が 75 度を超えている場合には非表示になります。
3D ビューでは、カプラー ジオメトリは常に鉄筋の端部に位置合わせされます。カプラーを回転させる場合、これが既定の位置です。
フリー フォーム鉄筋セットの鉄筋の終端に位置合わせしたカプラーの例
ビューとの角度に関係なく、2D ビューでリアリスティックに表示するには、カプラー ファミリを編集し、[ビューに位置合わせ]オプションをオフにします。ファミリ内のソリッド ジオメトリがすべてのビューで表示されるように設定されていることを確認し、シンボル線分ジオメトリをすべて削除します。
ファミリ内のソリッド要素をすべてのビューで表示するには、ファミリを編集してソリッド要素を選択し、プロパティ パレット
[表示/グラフィックスの上書き]で、[プロジェクトの平面図ビュー、断面図ビュー、立面図ビュー]オプションをオンにします。
| ファミリの設定 |
|
|
|
| 平面図 |
 |
 |
|
| 断面図 |
 |
 |
|

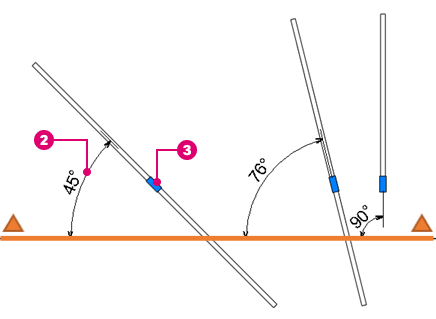

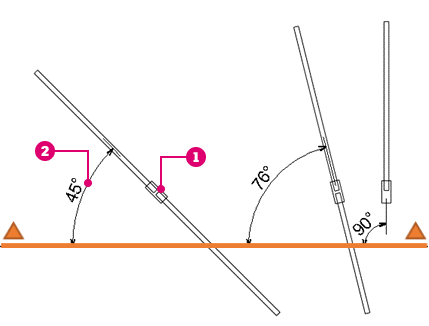

| 左側のイメージでは、ビューとの角度が 75 度以下であるため、カプラーが表示されています。 | 右側のイメージのでは、ビューとの角度が 75 度を超えているため、カプラーが表示されていません。 | カプラーは、ビューとの角度に関係なく表示されています。 | |

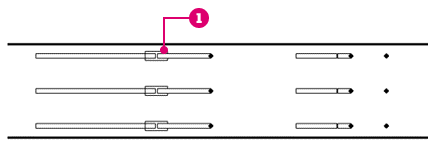

2D ビューでは、カプラーが記号表現で表示されます。
鉄筋と断面図ビューの平面の間の角度。

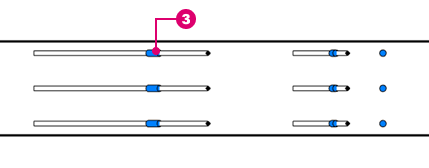

すべてのビューで、カプラーがソリッド表現で表示されます。
| 平面図ビュー | 断面 1 | 断面 2 |
|---|---|---|
 |
 |
 |
